Șurub cu cap hexagonal vs șurub cu flanșă hexagonală: diferențe și ghid de selecție

A șurub cu cap hexagonal este dispozitivul de fixare filetat cel mai universal utilizat, definit prin capul său cu șase laturi, tija filetului complet sau parțial și cerința pentru o șaibă separată pentru a distribui sarcina de prindere. A șurub cu flanșă hexagonală este o evoluție directă a aceluiași dispozitiv de fixare - încorporează o flanșă largă, circulară, integrată sub capul hexagonal, care acționează ca o șaibă încorporată, distribuind sarcina pe o suprafață de rulment mai mare fără a necesita o componentă separată. Alegeți un șurub cu cap hexagonal standard pentru aplicații generale structurale, civile și industriale grele în care șaibele sunt o practică standard; alegeți un șurub cu flanșă hexagonală în care viteza de asamblare, numărul redus de piese sau distribuția sarcinii substratului subțire/moale este o prioritate - în special în ansamblurile auto, HVAC și de producție ușoară.

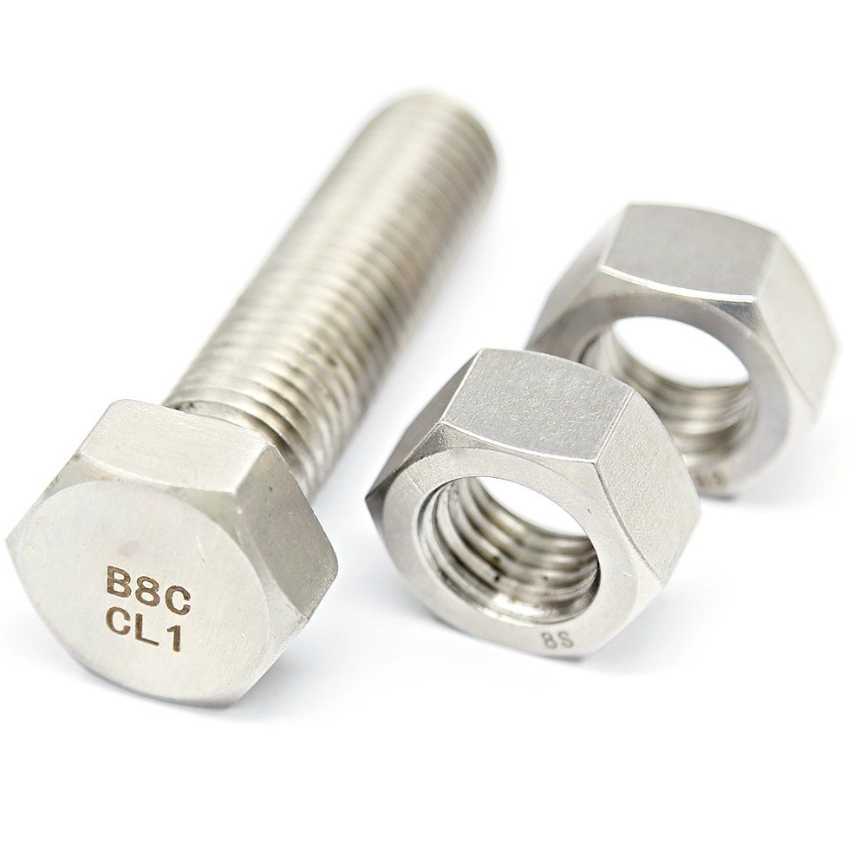

Șurub cu cap hexagonal: definiție, geometrie și standarde

Șurubul cu cap hexagonal - numit uneori șurub cu cap hexagonal atunci când are o toleranță dimensională mai strânsă și o față de șaibă sub cap - este definit de profilul său cu cap hexagonal, care permite angajarea cu chei standard cu capăt deschis, cu cap, dulie și reglabile. Cele șase fețe plate ale capului și dimensiunea definită de lățime transversală (WAF) sunt baza dimensionării cheilor pentru toate standardele de fixare metrice și imperiale.

Standarde dimensionale pentru șuruburi cu cap hexagonal

Șuruburile cu cap hexagonal sunt fabricate în conformitate cu standarde dimensionale strict controlate care definesc înălțimea capului, lățimea la suprafață, lățimea la colțuri, lungimea filetului și toleranțele tijei. Standardele primare în utilizare globală sunt:

• ISO 4014 / ISO 4017: Standardele metrice dominante. ISO 4014 specifică șuruburi hexagonale parțial filetate; ISO 4017 specifică șuruburi hexagonale complet filetate. Ambele definesc dimensiuni de la M1.6 la M64.
• DIN 931 / DIN 933: Standardele germane au fost în mare parte înlocuite de ISO 4014/4017, dar încă sunt menționate pe scară largă - DIN 931 pentru șuruburi cu filet parțial, DIN 933 pentru șuruburi hexagonale filetate complet. Diferențele dimensionale față de ISO sunt minore, dar există la unele dimensiuni.
• ASME B18.2.1: Standardul nord-american pentru șuruburi hexagonale din seria inch și șuruburi hexagonale, acoperind dimensiuni de la 1/4" la 4" diametru.
• ASTM A307 / A325 / A490 / F3125: Standardele americane pentru șuruburi structurale care specifică cerințele de proprietate mecanică (rezistență la tracțiune, rezistență la curgere, sarcină de rezistență) pentru șuruburile hexagonale utilizate în conexiunile structurale din oțel.

Dimensiunile cheie ale șuruburilor cu cap hexagonal metrice

Filet parțial vs șuruburi hexagonale cu filet complet

Alegerea între șuruburi hexagonale filetate parțial și complet este semnificativă din punct de vedere funcțional și nu doar o variație de producție. A șurub parțial filetat (ISO 4014 / DIN 931) are o secțiune de tijă nefiletată între cap și porțiunea filetată. Această tijă nefiletată acționează ca un diblu de precizie în orificiul șurubului, rezistând forțelor de forfecare peste interfața îmbinării fără a plasa efort de forfecare pe forma filetului - care este un punct de concentrare a tensiunii. Standardele pentru șuruburi structurale, cum ar fi AISC și EN 1090, necesită în mod specific ca filetele să nu ocupe planul de forfecare în conexiunile critice de alunecare din acest motiv. A șurub complet filetat (ISO 4017 / DIN 933) are fire care trec pe toată lungimea până la partea inferioară a capului. Acest lucru maximizează lungimea de angajare a filetului pentru încărcarea la tracțiune, dar înseamnă că firele pot traversa planul de forfecare în unele geometrii de îmbinare, ceea ce este acceptabil pentru conexiunile critice anti-alunecare.

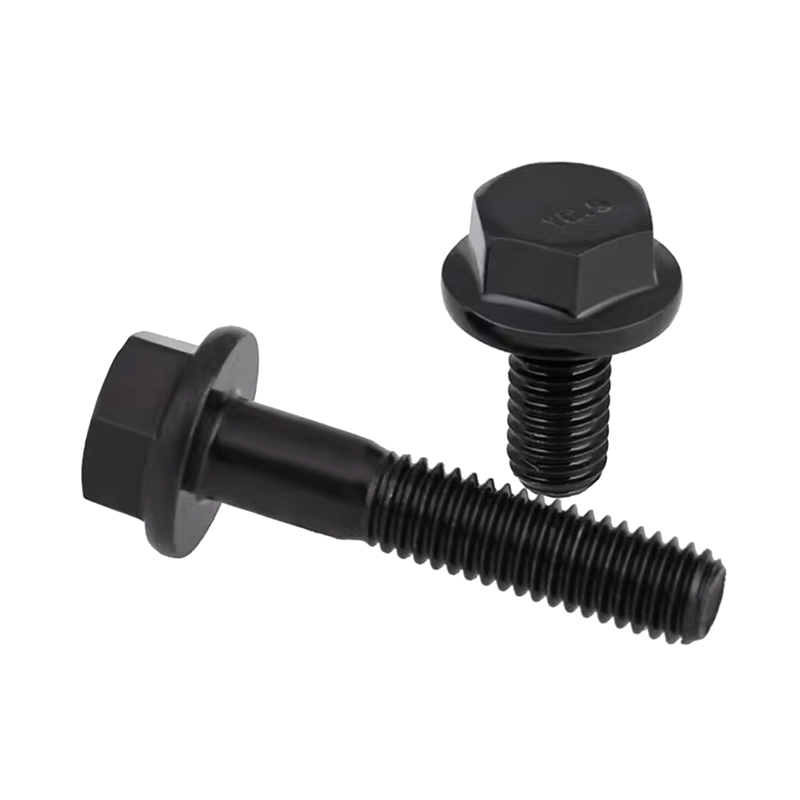

Șurub cu flanșă hexagonală: proiectare, funcție și standarde

The șurub cu flanșă hexagonală — standardizat conform ISO 15071 (metric, fără zimțuri) și DIN 6921 (cu zimări) — adaugă o flanșă circulară, asemănătoare unei șaibe, pe partea inferioară a unui cap hexagonal standard. Flanșa este forjată sau formată la rece ca parte integrantă a capului șurubului, nu o componentă separată. Această modificare unică a designului produce un comportament substanțial diferit al elementelor de fixare în mai multe zone cheie.

Cum modifică flanșa comportamentul de prindere

Flanșa mărește zona de rulment sub capul șurubului — suprafața pe care forța de strângere este distribuită în materialul îmbinării. Pentru un șurub hexagonal M10 fără șaibă, zona rulmentului de sub cap este de aproximativ 78 mm² . Un șurub hexagonal cu flanșă M10 cu un diametru al flanșei de aproximativ 21–22 mm mărește acest lucru la aproximativ 260–290 mm² — mai mult de trei ori suprafața rulmentului. Acest lucru contează în mod semnificativ în aplicațiile care implică:

• Tablă subțire: Fără flanșă, un cap de șurub hexagonal poate trage sau deforma oțelul sau aluminiul de ecartament subțire sub sarcina de prindere. Flanșa distribuie acea forță pe o zonă mai largă, prevenind deteriorarea substratului.
• Materiale moi: Carcasele din plastic, piesele turnate din aluminiu și panourile compozite beneficiază de distribuția sarcinii flanșei în același mod în care ar face-o o șaibă, dar fără complicația de asamblare a unei șaibe libere.
• Medii cu vibrații ridicate: Versiunea zimțată (DIN 6921) adaugă dinți radiali pe partea inferioară a flanșei. Acești dinți mușcă suprafața de îmbinare atunci când șurubul este strâns cuplu, oferind rezistență mecanică la slăbirea rotațională sub vibrații - funcționând ca o șaibă de blocare cu dinți, dar ca o caracteristică integrală, mai degrabă decât o componentă separată.

Șuruburi cu flanșă zimțate vs

Aceasta este cea mai importantă distincție secundară din categoria șuruburilor cu flanșă hexagonală:

• Fără dinti (flanșă netedă) — ISO 15071: Partea inferioară a flanșei este netedă. Distribuie încărcătura fără a mușca suprafața de împerechere, făcându-l potrivit pentru suprafețe acoperite, vopsite sau anodizate unde deteriorarea suprafeței ar cauza coroziune sau probleme cosmetice. Acestea pot fi îndepărtate și reutilizate fără deteriorarea suprafeței.
• Flanșă zimțată — DIN 6921: Partea inferioară a flanșei poartă dintări radiale (de obicei 30-40 de dinți în jurul circumferinței). Când sunt strânse, acestea se indentează în suprafața de împerechere și rezistă slăbirii prin rotație. Această versiune oferă o rezistență semnificativ mai bună la vibrații decât un șurub hexagonal simplu, apropiindu-se de performanța unei șaibe de blocare dintate separate. Cu toate acestea, dintările deteriorează acoperirile de suprafață și nu sunt potrivite pentru aplicații în care coroziunea cauzată de distrugerea stratului de acoperire reprezintă o preocupare. De asemenea, nu sunt recomandate pentru utilizare pe suprafețe întărite unde nu pot apărea adâncituri.

Dimensiuni șurub flanșă hexagonală

Rețineți că WAF hexagonal pe șuruburile flanșei este adesea cu o mărime mai mică decât pe un șurub hexagonal standard cu același diametru filet (de exemplu, șurubul cu flanșă M10 utilizează o cheie de 15 sau 16 mm, mai degrabă decât cei 17 mm necesari pentru un șurub M10 standard ISO 4014). Acest lucru se datorează faptului că flanșa în sine oferă suprafață de prindere rotativă în timpul instalării, iar WAF hexagonal redus economisește material și reduce dimensiunea totală a anvelopei capului - un avantaj în spațiile de asamblare restrânse.

Șurub cu cap hexagonal vs șurub cu flanșă hexagonală: comparație directă

Înțelegerea diferențelor structurale și practice dintre aceste două tipuri de șuruburi este esențială pentru alegerea corectă a elementelor de fixare. Următoarea comparație acoperă dimensiunile și factorii funcționali care contează cel mai mult în deciziile de inginerie și producție.

Clasele de proprietate și clasele de rezistență

Atât șuruburile cu cap hexagonal, cât și șuruburile cu flanșă hexagonală sunt disponibile într-o gamă de clase de proprietăți mecanice care le definesc rezistența la tracțiune, rezistența la curgere și sarcina de rezistență. Selectarea clasei de proprietate greșită este o eroare de inginerie obișnuită care duce fie la o defecțiune prematură a îmbinării (subspecificate), fie la costuri și greutate inutile (supraspecificate).

Clase de proprietăți metrice (ISO 898-1)

Șuruburile metrice sunt clasificate conform ISO 898-1, cu clasa de proprietate marcată pe capul șurubului ca două numere separate printr-un punct zecimal. Primul număr indică 1/100 din rezistența nominală la tracțiune în MPa ; al doilea indică raportul dintre curgerea și rezistența la rupere înmulțit cu 10.

Clasa 8.8 este cel mai utilizat clasa de proprietate atât pentru șuruburi cu cap hexagonal, cât și pentru șuruburi cu flanșă hexagonală în aplicații mecanice și structurale ușoare. Oferă o combinație bine echilibrată de rezistență, ductilitate și cost - fabricat din oțel carbon mediu cu călire și revenire. Șuruburile de flanșă din clasa 10.9 sunt obișnuite în ansamblurile motoare și transmisie ale autovehiculelor unde este necesară o forță mare de strângere în geometriile de îmbinare compacte.

Marcaje de calitate imperială (SAE / ASTM)

Șuruburile hexagonale din seria inch folosesc marcaje SAE - linii radiale pe capul șurubului - mai degrabă decât numere. Cele mai comune clase sunt SAE Grad 2 (fără semne, oțel cu conținut scăzut de carbon, 74.000 psi la tracțiune), SAE Grad 5 (3 linii radiale, tracțiune 120.000 psi - cel mai comun grad structural) , și SAE Grad 8 (6 linii radiale, tracțiune 150.000 psi - rezistență ridicată pentru aplicații solicitante). Denumirile ASTM (A307, A325, A490) sunt utilizate pentru șuruburi structurale în construcțiile de clădiri și poduri, cu A325 (echivalent cu aproximativ gradul 5 de rezistență) fiind șurubul structural standard în construcțiile din oțel din America de Nord.

Materiale și tratamente de suprafață

Atât șuruburile cu cap hexagonal, cât și șuruburile cu flanșă hexagonală sunt disponibile într-o gamă largă de materiale și tratamente de suprafață. Specificația corectă depinde de mediul de operare, rezistența necesară, constrângerile de greutate și expunerea la coroziune.

Oțel carbon

Majoritatea covârșitoare a șuruburilor hexagonale și a șuruburilor cu flanșă în uz industrial sunt fabricate din oțel carbon slab, mediu sau aliat, tratat termic la clasa de proprietate necesară. Șuruburile din oțel carbon oferă cea mai bună combinație de rezistență la tracțiune, prelucrabilitate și cost. Limitarea lor principală este susceptibilitatea la coroziune în medii umede, exterioare sau chimice - abordată prin tratamente de suprafață, mai degrabă decât prin schimbarea materialului pentru majoritatea aplicațiilor.

Oțel inoxidabil

Șuruburile hexagonale din oțel inoxidabil (cel mai frecvent A2-70 și A4-80 conform ISO 3506) sunt specificate pentru medii critice de coroziune - aplicații marine, de prelucrare a alimentelor, chimice și arhitecturale exterioare. A2 (inoxidabil 304) acoperă majoritatea cerințelor generale de rezistență la coroziune. A4 (inoxidabil 316) adaugă molibden pentru rezistență la atacul clorurii, făcându-l potrivit pentru aplicații marine și de coastă. Compartimentul este o rezistență la tracțiune mai mică în comparație cu oțelul carbon tratat termic de aceeași dimensiune - A2-70 are o rezistență minimă la tracțiune de 700 MPa, comparativ cu 800 MPa pentru oțelul carbon 8,8. Șuruburile cu flanșă hexagonală din inox sunt utilizate pe scară largă în echipamentele alimentare, conductele HVAC și construcția de fabrici farmaceutice.

Acoperiri de suprafață comune și protecția lor împotriva coroziunii

Opțiuni de tratare a suprafeței pentru șuruburi hexagonale și hexagonale

Tratament de suprafață	Grosimea acoperirii	Rezistență la pulverizarea cu sare (ore)	Utilizare tipică
Simplu (ca prelucrat)	Niciuna	<24	Doar medii interioare uscate
Galvanizare cu zinc (clar/galben)	5-15 µm	72–200	Utilizare generală în interior/exterior ușoară
Galvanizare la cald (HDG)	45–85 µm	1.000	Structural exterior, constructie

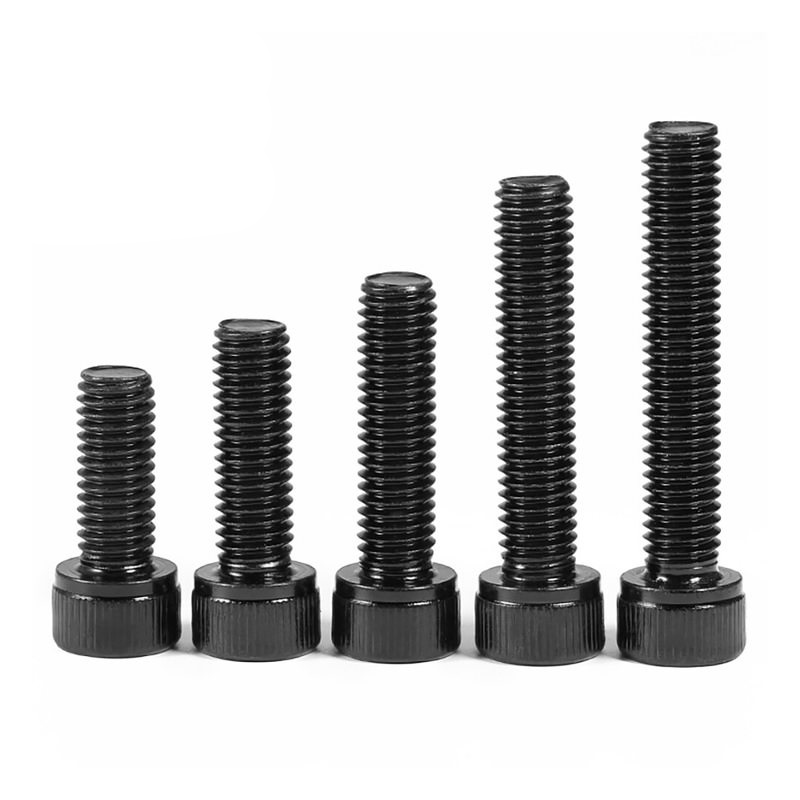

Dacromet / Geomet	8-12 µm	PREV：Ghid de profil din seria șuruburi autoURMĂTORUL：Tije filetate 101: Ghid complet pentru toate tijele și dimensiunile filetate Produse recomandate Soluții de procesare a elementelor de fixare Șuruburi cu flanșă cu cap hexagonal cilindric acoperit cu fosfat M8×100 de oțel aliat de grad 8.8 Șuruburi cilindrice cu șuruburi cu flanșă cu cap hexagonal placat cu zinc M8×60 din oțel aliat de grad 8.8 Oțel aliat de grad 12.9, oxid negru, șurub cu cap cu cap hexagonal M3-M24 Tije de șuruburi cu cap hexagonal Cheie hexagonală de tip L cu capăt dublu din oțel crom-vanadiu Șuruburi cu flanșă hexagonală din oțel aliat M6*20 galvanizat Elemente de fixare de precizie pentru fiecare conexiune Contactați-ne Elemente de fixare și unelte Mașină de împletit frânghie Cheie pentru anvelope Nuci și șaibe Șuruburi de foraj Șuruburi și șuruburi Tije cu filet și știfturi Compania Cine suntem Fabrica Certificate Legături rapide OEM/ODM resursă Blog Contact Informații de contact Mobil +86-15921208398 E-mail [email protected] Adresa Camera 708, clădirea 2, Jianke Park, nr. 101 West Youyi Road, districtul Baoshan, Shanghai, China Urmăriți-ne Drepturi de autor © Shanghai Soverchannel Industrial Co., Ltd. Rights Reserved.  Producători de elemente de fixare din oțel carbon  Fabrica de elemente de fixare din oțel inoxidabil   Elemente de fixare din oțel aliat personalizate
