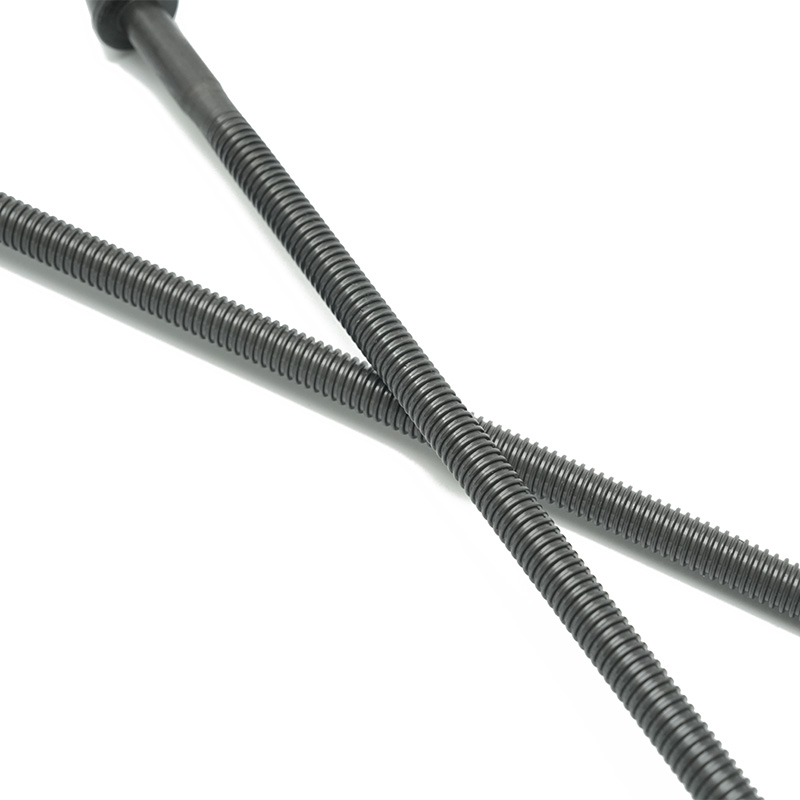

Proiectarea piuliței într -un Șurub de plumb trapezoidal Sistemul joacă un rol esențial în determinarea performanței, a caracteristicilor de uzură și a eficienței întregului ansamblu. Câțiva factori legați de proiectarea piuliței pot avea un impact direct:
1. Distribuția și performanța încărcării
-
Material și duritate : Materialul piuliței influențează semnificativ capacitatea sa de a rezista la încărcăturile aplicate. Pentru aplicații cu sarcină mare, nucile obținute din materiale întărite, cum ar fi aliajele din oțel sau bronz, asigură o durabilitate mai bună și o rezistență la deformare. Materialele mai moi s -ar putea purta mai repede sub sarcini grele, reducând performanțele generale ale sistemului.
-
Potrivire a nucilor și toleranței : Potrivirea piuliței la firele de șurub de plumb afectează modul în care se distribuie în mod uniform sarcina. O piuliță bine preluată, potrivită corespunzător asigură o implicare lină cu firele, reducând concentrațiile de stres și prevenirea uzurii inegale. O nucă supradimensionată sau subdimensionată poate duce la o distribuție slabă a sarcinii, provocând mai multă uzură și afectând eficiența.
-
Materiale auto-lubrifiante : Nucile obținute din materiale auto-lubrifiante precum bronzul sau materialele cu lubrifianți încorporați reduc nevoia de lubrifiere externă, ajutând sistemul să mențină performanța în timp. Aceste materiale reduc, de asemenea, frecarea, îmbunătățind eficiența sistemului.
2. Rezistența la uzură
-
Zona de contact cu fir : Cantitatea de contact dintre piuliță și firele de șuruburi de plumb afectează rata de uzură. O zonă de contact mai mare poate răspândi sarcina pe o suprafață mai mare, reducând uzura localizată și prelungând durata de viață atât a piuliței, cât și a șurubului de plumb. Cu toate acestea, o suprafață de contact excesiv de mare poate crește frecarea, ceea ce duce la acumularea de căldură și la reducerea eficienței.
-
Preîncărcare : În anumite aplicații, preîncărcarea piuliței (comprimarea ușoară a acesteia împotriva șurubului de plumb) poate ajuta la eliminarea reacției, dar acest lucru poate crește și uzura dacă nu este proiectat corect. Nucile preîncărcate trebuie să -și mențină contactul sub încărcare fără frecare excesivă, ceea ce necesită proiectare precisă și selecție a materialelor.
-
Tratament de suprafață : Tratamentul de suprafață al nucii, cum ar fi acoperirea tari sau placarea suprafeței, poate îmbunătăți rezistența la uzură. De exemplu, o piuliță cu o suprafață întărită de procese precum nitrul sau acoperirea poate reduce uzura și crește durata de viață atât a piuliței, cât și a șurubului de plumb, chiar și în condiții de frecare ridicate.
3. Reducerea reacției
-
NUT NUT Vs. design cu piuliță dublă : Un singur design de piulițe poate introduce reacții (mișcarea mică care apare atunci când este necesară direcția de rotație), în special în sistemele în care este necesară o precizie ridicată. Un design dublu de piulițe este adesea utilizat pentru a elimina sau minimiza reacția. A doua piuliță dintr -o configurație cu piuliță dublă este de obicei preîncărcată pentru a contracara orice slăbire între filetele șurubului de piuliță și plumb, îmbunătățind precizia pozițională.
-
Variații de proiectare a nucilor : Unele piulițe sunt proiectate cu caracteristici speciale, cum ar fi elemente anti-backlash (de exemplu, arcuri sau mecanisme de compensare) pentru a reduce reacția. Acest lucru poate ajuta la îmbunătățirea performanței generale a sistemului, în special în aplicațiile care necesită o poziționare fină, cum ar fi utilaje CNC sau sisteme robotizate.
4. Eficienţă
-
Frecare și lubrifiere : Fricțiunea dintre piuliță și șurubul de plumb afectează în mod direct eficiența sistemului. Materialul și designul nucii influențează nivelul de frecare. O nucă bine proiectată, cu frecare minimă, reduce pierderea de energie, ceea ce face ca sistemul să fie mai eficient. În plus, lubrifierea corespunzătoare în cadrul piuliței (prin grăsime, ulei sau materiale auto-lubrifiante) reduce în continuare frecarea și generarea de căldură, îmbunătățind eficiența generală a sistemului.
-
Geometria de contact : Geometria piuliței și contactul acesteia cu firele de șurub de plumb au impact asupra eficienței. O piuliță bine concepută, cu un profil optim de fir asigură că sarcina este transferată fără probleme cu o frecare minimă, sporind astfel eficiența sistemului. Proiectele inadecvate de piulițe care duc la o frecare excesivă vor duce la pierderi de energie și performanțe mai puțin eficiente.
5. Expansiune termică și stabilitate
-
Efecte de temperatură : Atât piulița, cât și șurubul de plumb sunt supuse expansiunii termice, ceea ce poate afecta performanța și exactitatea sistemului. Dacă materialul de nuci are un coeficient semnificativ diferit de expansiune termică în comparație cu șurubul de plumb, acesta poate duce la aliniere necorespunzătoare sau la o frecare crescută sub variații de temperatură. Selectarea materialelor cu proprietăți termice similare sau utilizarea tehnicilor de compensare a temperaturii în proiectarea piuliței poate reduce acest efect și poate îmbunătăți stabilitatea performanței pe fluctuațiile temperaturii.
6. Zgomot și vibrație
-
Amortizare vibrații : Proiectarea piuliței poate afecta nivelul de zgomot și vibrații în timpul funcționării. O piuliță cu un contact neuniform sau un lubrifiere slabă poate genera mai multe vibrații și zgomot, ceea ce poate afecta negativ performanțele generale ale sistemului, în special în aplicații de înaltă precizie sau de mare viteză. O piuliță bine proiectată, cu o implicare lină și un lubrifiere adecvată ajută la minimizarea zgomotului și a vibrațiilor.
-
Design de piulițe pentru o funcționare liniștită : Nucile cu geometrii sau materiale specifice concepute pentru a minimiza vibrațiile și zgomotul sunt ideale pentru aplicațiile în care zgomotul este o preocupare, cum ar fi în robotică, echipamente medicale sau utilaje fine.
7. Costuri și personalizare
-
Costuri de proiectare și fabricație : Complexitatea designului piuliței și a materialelor utilizate poate afecta costul sistemului cu șuruburi de plumb. Proiectele mai complexe de piulițe, cum ar fi piulițele duble sau mecanismele de compensare a returnării personalizate, pot crește costul sistemului, dar oferă o performanță și o precizie sporită în schimb. Pentru aplicații standard, un design mai simplu de piulițe poate fi suficient și mai eficient din punct de vedere al costurilor.
-
Personalizare pentru aplicație : În aplicații specializate, proiectele de piulițe personalizate pot fi dezvoltate pentru a satisface cerințele specifice de performanță, cum ar fi o capacitate crescută de încărcare sau o reacție minimă. Nucile personalizate ar putea încorpora caracteristici precum senzori integrați pentru feedback, acoperiri speciale pentru medii dure sau materiale unice pentru a îndeplini anumite condiții operaționale.
