Bolt și tijă filetată pentru cric auto: Ce trebuie să știți

Jack Bolts și Tija de filet s: Miezul ascuns al oricărui cric de mașină

Când un șofer oprește pe marginea drumului și întinde mâna spre un cric de mașină, ultimul lucru pe care îl au în minte este ingineria din interiorul acestuia. Cu toate acestea, performanța, siguranța și longevitatea acelui muf depind aproape în întregime de o singură componentă: șurub cric . Denumit și șurub sau tijă filetată, acest element de fixare alungit transformă forța de rotație manuală în ridicarea verticală care ridică un vehicul de pe sol. La Soverchannel Industrial CO.,Ltd ., suntem specializați în producția și furnizarea angro a acestor componente proiectate cu precizie - și credem că cumpărătorii merită o înțelegere aprofundată a ceea ce separă un șurub fiabil de cric de o defecțiune care așteaptă să se întâmple.

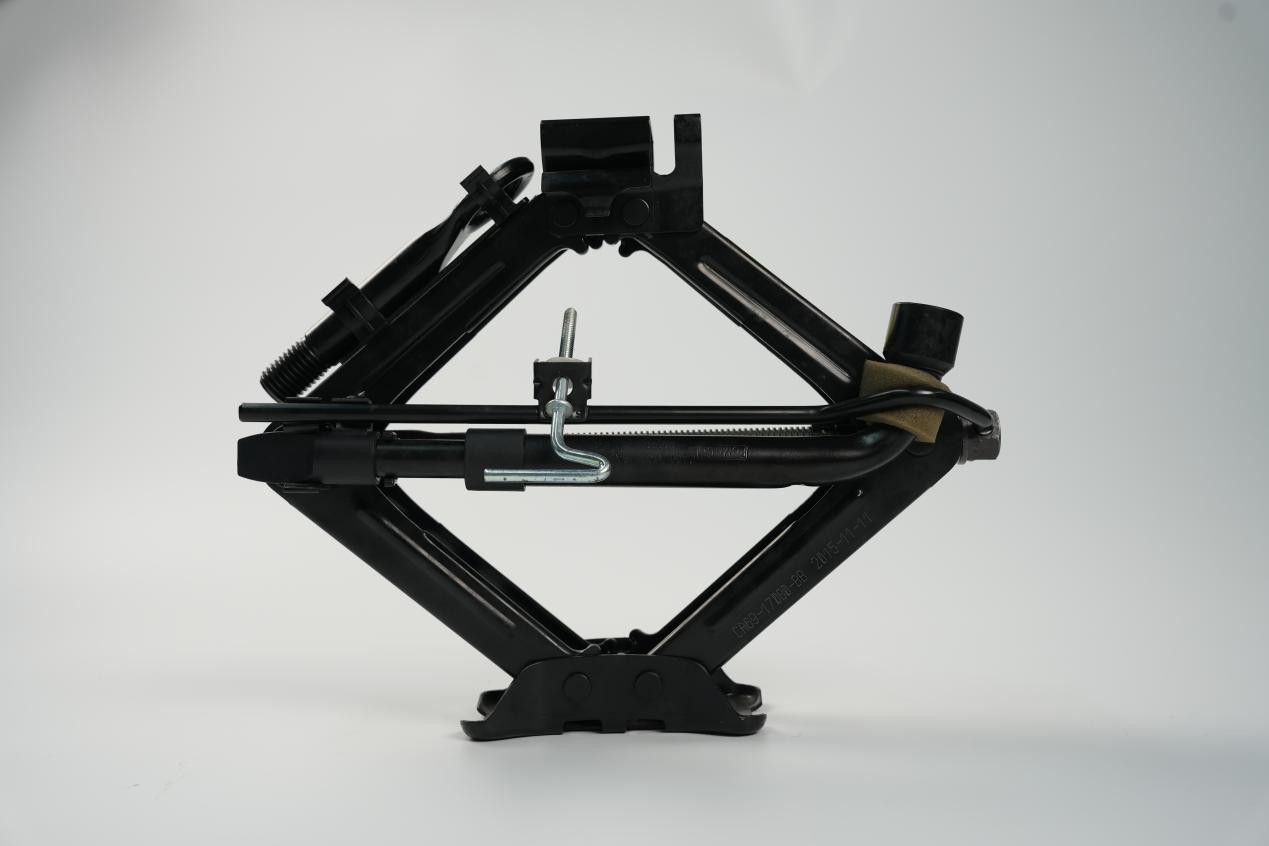

Ce este un șurub de cric și cum funcționează într-un cric de mașină foarfecă

Un șurub de cric este un dispozitiv de fixare filetat alungit care servește ca miez mecanic al unui cric de mașină de tip foarfecă. Spre deosebire de șuruburile hexagonale stşiard, un șurub de cric are de obicei un cap plat sau buclat la un capăt, o zonă de umăr și un arbore filetat tăiat cu precizie, care poate varia de la 300 mm la 800 mm în lungime, în funcție de sarcina nominală. Când manivela cuplează capătul buclat și operatorul îl întoarce, tija de filet antrenează brațele foarfecelor deschise sau închise, transformând rotația în deplasare verticală.

Cricul auto foarfecă este utilizat pe scară largă pentru schimbarea anvelopelor de pe marginea drumului și întreținerea vehiculelor sub caroserie - situații care necesită un instrument de ridicare compact, portabil și fiabil. Valorile obișnuite de încărcare includ 0,8T, 1T, 1,5T și 2T, iar fiecare nivel necesită o tijă de filet cu diametru proporțional mai mare, rezistență la tracțiune și precizie a filetului. Un cric mai greu înseamnă un șurub de cric mai gros și mai lung - nu există nicio scurtătură în jurul acestei realități inginerești.

Standarde de filet care contează: Stub Acme, Trapezoidal și Metric

Forma filetului este, fără îndoială, cea mai importantă decizie de proiectare în orice șurub de cric. Filetul trebuie să transfere sarcini enorme de compresiune și tracțiune ciclu după ciclu, rezistând în același timp la uzură și menținând stabilitatea dimensională. Trei sisteme de filet domină piața globală:

• Stub Acme (ANSI/ASME B1.8): The 1/2-10 Stub Acme este de departe cea mai obișnuită specificație de fir folosită în cricurile auto foarfece din America de Nord și pe piața de export. În comparație cu un profil standard Acme, varianta de șurub are o adâncime mai mică a filetului, ceea ce mărește secțiunea transversală a rădăcinii filetului și îmbunătățește rezistența la decapare sub sarcini de șoc. Stub Acme de 5/8"-8 este utilizat la cricurile de capacitate mai mare. Șuruburile Acme cu dublu pasaj măresc și mai mult viteza de ridicare și sunt standard în aplicațiile industriale grele.
• Filet trapezoidal (GB/T 5796 / DIN 103): Adoptate pe scară largă pe piețele cricurilor europene și asiatice, firele trapezoidale precum Tr 16×2, Tr 14×2 și Tr 18×3 oferă transfer eficient de sarcină și sunt ușor de fabricat cu echipamente de rulare.
• Filet rotund (DIN 405): Profile precum RD 16×2 și RD 18×1/8 se găsesc în cricurile specializate, unde rezistența la șocuri și toleranța la reziduuri sunt prioritare, deoarece geometria rădăcinii rotunjite reduce concentrațiile de tensiuni.
• Metric standard (M12, M14): Filetele metrice convenționale rămân eficiente din punct de vedere al costurilor pentru cricurile pentru sarcini mai ușoare și înlocuirile interne de pe piața de schimb, deși sunt mai puțin eficiente în cazul sarcinilor mari susținute.

Selectarea formei corecte a firului nu este doar un exercițiu de specificare - determină în mod direct dacă un cric va funcționa fără probleme ani de zile sau va dezvolta joc, zgomot și eventual defecțiune în câteva utilizări.

Material și proces: de la oțel brut la tijă cu filet finit

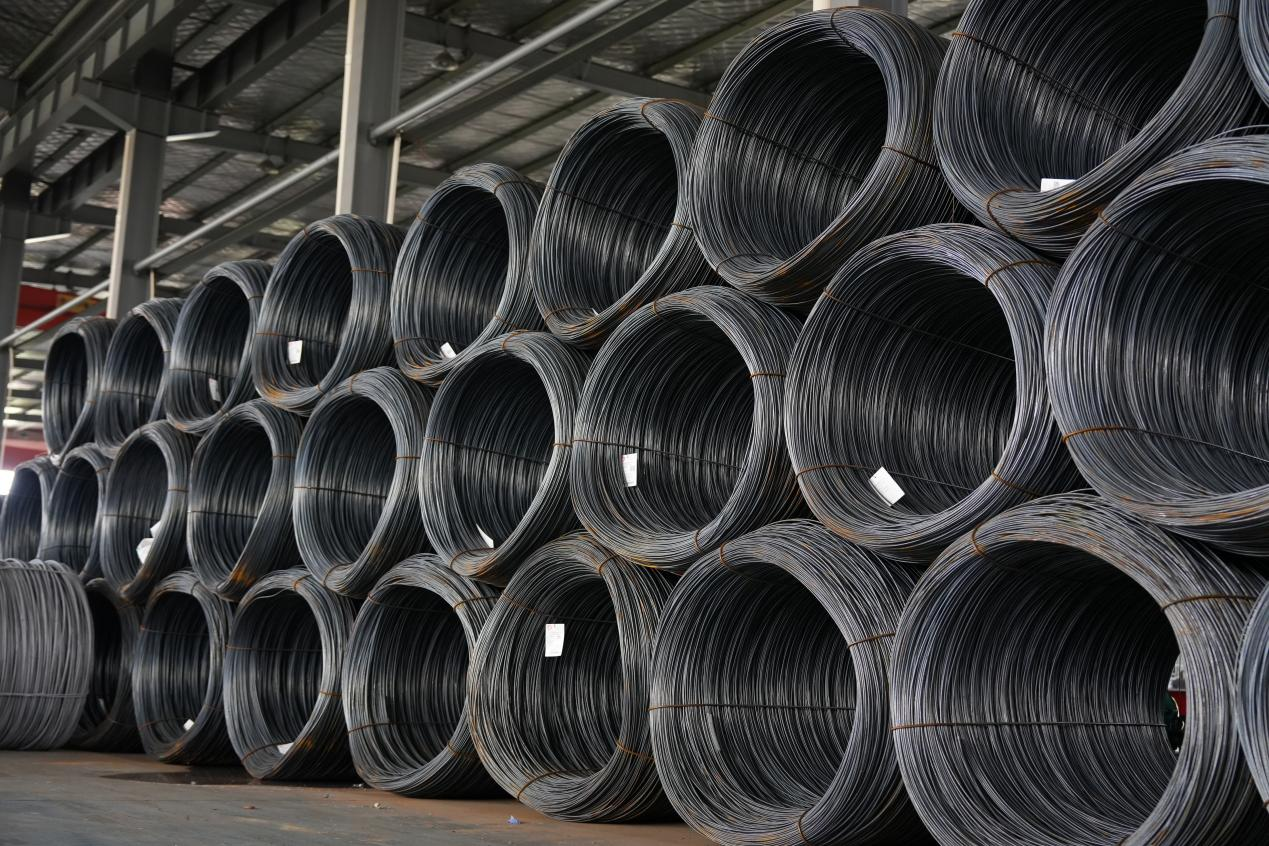

Șuruburile de cric premium încep cu oțel cu carbon mediu sau aliat: clase precum 45#, 35K și 45K oferă duritatea și ductilitatea de bază necesare pentru aplicațiile cu cric, în timp ce tipurile de aliaj precum 40Cr și 35CrMo sunt specificate pentru cricuri cu sarcină mare sau critice pentru siguranță, unde limitele de curgere și rezistența la oboseală trebuie să depășească limitele standard ale oțelului carbon. Aceste selecții asigură că atât tracțiunea la tracțiune, cât și solicitarea de torsiune în timpul ridicării se încadrează în limitele de operare sigure - factori cheie verificați prin testele de ridicare a vehiculului și testele de presiune.

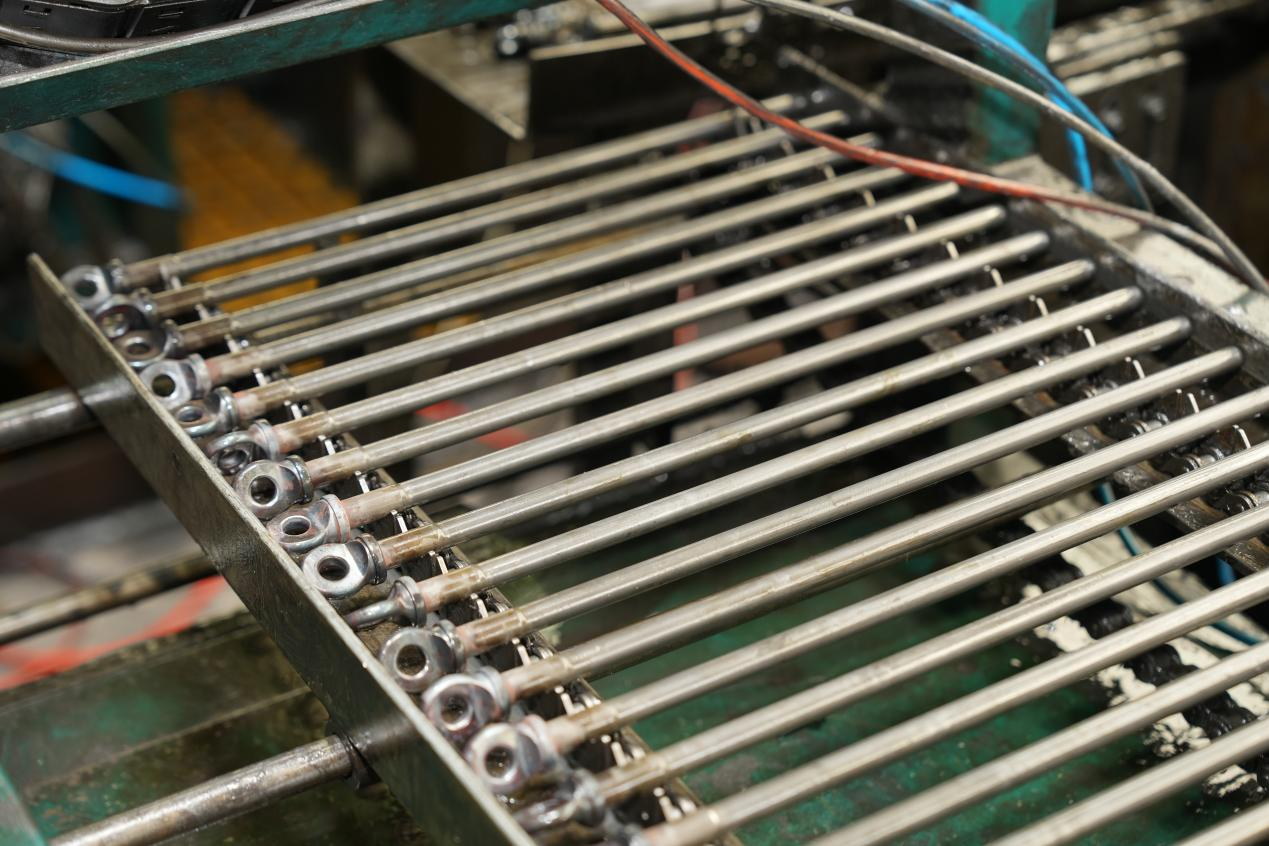

Secvența de fabricație pentru un șurub de cric tipic se desfășoară: decaparea și fosfatarea materiei prime → recoacere cu sferoidizare → sablare și trefilare → îndreptare și forfecare → forjare la rece sau forjare la cald → laminare filet (acoperire M8 până la M60) → tratament de suprafață. Pentru tijele filetate mai mici de 500 mm, se preferă capul la rece, deoarece oferă toleranțe dimensionale mai strânse și un finisaj superior al suprafeței în comparație cu echivalentele forjate la cald. Tijele mai lungi necesită adesea forjare la cald, urmată de prelucrare CNC de finisare.

Protecția suprafeței completează procesul. Placarea cu zinc este standard pentru cricurile de pe piața de schimb pentru autovehicule generale, în timp ce acoperirea cu fosfat combinată cu ulei anti-rugină este utilizată acolo unde cricul va vedea medii în aer liber sau umede prelungite. Ambele tratamente sunt aplicate intern la unitatea de producție integrată a Soverchannel Industrial.

ASTM A193 și alte standarde care definesc elementele de fixare de calitate

Aprovizionarea cumpărătorilor elemente de fixare en-gros pentru ansamblurile cric ar trebui să acorde o atenție deosebită certificărilor materialelor. ASTM A193 este un standard american recunoscut pe scară largă pentru materialele de șuruburi din oțel aliat și din oțel inoxidabil destinate serviciului la temperatură înaltă sau la presiune înaltă - iar sistemul său de clasificare (B7, B8 etc.) oferă un vocabular de încredere pentru comunicarea cerințelor de proprietate mecanică în lanțurile globale de aprovizionare. În timp ce ASTM A193 este mai frecvent citat pentru știfturile utilizate în recipientele sub presiune și îmbinările cu flanșă, influența sa asupra culturii specificațiilor elementelor de fixare a făcut din acesta o referință utilă chiar și în discuțiile privind achiziția cricurilor din automobile și industriale.

Dincolo de ASTM, achiziția de șuruburi cu cric ar trebui să verifice:

• Clasa de toleranță la filet (de exemplu, 6g pentru filete externe în sistemele metrice)
• Interval de duritate (de obicei 28–34 HRC pentru șuruburi cric din aliaj de carbon mediu)
• Toleranță de rectitudine pe toată lungimea arborelui
• Tratamentul de suprafață aderență și rezistență la pulverizare sărată

Fabricile sursă de renume furnizează rapoarte de testare a materialelor (MTR) și rapoarte de inspecție dimensională cu fiecare transport. Dacă un furnizor nu poate furniza aceste documente, acesta este un semnal roșu, indiferent de preț.

Șuruburi și șuruburi hexagonale în ansamblul cricului: roluri de susținere care nu pot eșua

Un cric cu foarfecă nu este doar o tijă de filet, ci este un ansamblu de componente care se intersectează și crampoane and șuruburi hexagonale la articulațiile pivotului sunt la fel de critice ca șurubul cricului central. Aceste elemente de fixare cu pivot trebuie să absoarbă atât sarcinile dinamice de forfecare, cât și momentele de încovoiere de fiecare dată când cricul este pornit sub sarcină. Șuruburile de pivotare subdimensionate sau de calitate scăzută sunt un punct de defectare obișnuit la cricurile foarfece bugetare, provocând clătinarea brațelor, înclinarea cricului sau, în cazuri extreme, prăbușirea ansamblului.

Soverchannel Industrial furnizează știfturi pivotante și șuruburi hexagonale ca componente coordonate alături de linia noastră de șuruburi cu cric, asigurând compatibilitatea filetului, tratarea suprafeței potrivite și gradul mecanic constant pe întregul set de elemente de fixare. Acesta este unul dintre avantajele cheie ale aprovizionării de la a sursa fabrica cu capacități de producție verticale, mai degrabă decât asamblarea unei liste de materiale de la mai mulți furnizori neafiliați.

Elemente de fixare cu ridicata dintr-o fabrică sursă: de ce contează pentru OEM și distribuitori

Pentru producătorii de cricuri, distribuitorii de piese auto și angrosistii MRO, aprovizionarea cu șuruburi de cric și elemente de fixare asociate dintr-un sistem integrat vertical sursa fabrica oferă trei avantaje concrete. În primul rând, controlul costurilor: eliminarea majorărilor companiei comerciale și reducerea numărului de relații cu furnizorii comprimă în mod direct costul aterizat, ceea ce contează atunci când concurează la prețurile angro pentru elemente de fixare la scară. În al doilea rând, flexibilitatea specificațiilor: o fabrică cu propriul echipament de laminare a filetului (care acoperă M8–M60), linii de captare la rece, prese de formare de înaltă frecvență și capabilități de finisare CNC poate găzdui profile de filet personalizate, lungimi de arbore non-standard și tratamente de suprafață brevetate pe care distribuitorii de la raft pur și simplu nu le pot egala. În al treilea rând, responsabilitatea calității: atunci când o singură unitate controlează inspecția, formarea, filetarea și tratarea suprafeței materiilor prime, trasabilitatea este clară - o necesitate pentru componentele de calitate auto care fac obiectul retragerilor de siguranță sau auditurilor pe teren.

Soverchannel Industrial CO.,Ltd. operează tocmai acest tip de instalație integrată, cu o capacitate de producție care acoperă întreaga gamă de tipuri de șuruburi și elemente de fixare descrise mai sus. Salutăm întrebările producătorilor de cric foarfece OEM, distribuitorilor en-gros de elemente de fixare și cumpărătorilor de piețe de schimb de automobile care caută un partener de aprovizionare de încredere, transparent și capabil de specificații.

Selectarea șurubului de cric potrivit: o listă de verificare practică

Când specificați sau cumpărați un șurub de cric pentru o aplicație de cric auto foarfecă, următorii parametri trebuie confirmați înainte de a plasa o comandă:

Potrivirea fiecărui parametru cu cerințele reale de service – mai degrabă decât utilizarea implicită la cea mai ieftină opțiune disponibilă – este ceea ce separă un cric care trece un test de oboseală de 50.000 de cicluri de unul care eșuează pe marginea drumului.

Concluzie

Șurubul cricului nu este o marfă. Indiferent dacă are un profil Stub Acme 1/2-10 pentru un cric auto foarfecă de pe piața americană, un filet trapezoidal pentru un ansamblu OEM european sau o specificație personalizată pentru un lift industrial greu, designul, materialul, forma filetului și tratamentul suprafeței determină în mod colectiv dacă produsul reușește sau eșuează în condiții reale. Soverchannel Industrial CO.,Ltd. aduce peste un deceniu de experiență dedicată în fabricarea de șuruburi de cric și de elemente de fixare angro, cu control complet al procesului de la materia primă până la inspecția finală. Vă invităm să contactați echipa noastră pentru a discuta specificațiile dvs., pentru a solicita mostre sau pentru a explora procesul nostru de audit în fabrică.
