Prezentare generală a simbolurilor și standardelor comune ale firului

I. Simboluri comune de fir
①NPT (National Pipe Thread): un fir de țeavă conic american standard cu un unghi de filet de 60 °, utilizat în mod obișnuit pentru aplicații cu scop general.
②PT (fir de țeavă conic standard britanic): un fir de conic al unghiului de 55 ° cu unghi de filet utilizat pe scară largă pentru etanșare. Firele de țeavă britanică sunt fire fine pentru a menține rezistența, deoarece firele grosiere mai adânci slăbesc diametrul exterior al conductei.
③PF (fir de țeavă paralelă): un tip de fir drept utilizat în conexiunile conductelor.
④g (fir de țeavă Whitworth): un fir de țevi de etanșare de 55 ° ne-filet în familia Whitworth. „G” reprezintă fire de țeavă cilindrică, unde variațiile de 55 ° și 60 ° se bazează pe aplicații funcționale specifice.
⑤zg (fir de țeavă conică): un tip de fir conic, care se găsește în mod obișnuit în fitingurile cu conducte de apă, notat anterior ca RC în standardele naționale chineze mai vechi.
⑥Metric vs. Inch Fire: Diferența cheie este reprezentarea - Firele Metric folosesc pasul (distanța dintre fire), în timp ce firele americane și britanice sunt definite prin fire pe inch (TPI). Firele metrice au un profil echilateral de 60 °, britanic firele de 55 ° profil izoscel, iar americanii fire de 60 °. Firele metrice sunt măsurate în milimetri, în timp ce firele britanice și americane urmează unitățile imperiale.
⑦ Firele de tragere: utilizate în principal în conexiunile conductelor, asigurând o potrivire strânsă între firele interne și externe. Disponibil atât în ​​forme drepte, cât și conice, diametrul nominal se referă la dimensiunea conductei, cu diametrul major al firului care depășește această dimensiune nominală.
⑧ Diametrele nominale (de exemplu, 1/4, 1/2, 1/8 inch): aceste valori indică dimensiunea firului în sistemul standard britanic, măsurat în centimetri.

Ii. Standarde de fir în diferite țări
Standard de fir unificat Inch, adoptat pe scară largă în țările bazate pe inch, acest sistem de thread include trei serii: fir grosier (UNC), fir fin (UNF) și fir fin fine (UNFF), cu o serie de pasuri constante suplimentare (ONU).
Metoda de marcare: diametrul firului - Fire pe inch - Cod de serie - Grad de precizie.
Exemple:
Fir grosier: 3/8–16unc–2a
Fir fin: 3/8–24UNF - 2A
Fir suplimentar fin: 3/8–32unff - 2A
Pitch constant: 3/8–20un - 2a
Primul număr (de exemplu, 3/8) reprezintă diametrul principal al firului în inci, care se transformă în metrică prin înmulțirea cu 25,4 (de exemplu, 3/8 × 25,4 = 9.525mm).
Al doilea număr reprezintă numărul de fire pe inch.
Codurile de serie (UNC, UNF, UNFF, Un) definesc tipurile de fir.
Ultimele două caractere (de exemplu, 2a) indică nota de precizie a firului.
Conversia firelor de țeavă paralele de 55 ° provenind din seria bazată pe inch, aceste fire sunt utilizate pe scară largă la nivel mondial pentru transportul de lichide, gaze și conexiuni de cablare electrică. Cu toate acestea, diferite țări folosesc diferite denumiri, care ar trebui convertite în funcție de tabelele de comparație internațională.
Conversia firelor de conductă conice de 55 ° Aceste fire au un unghi de filet de 55 ° cu un raport conic de 1:16. Sunt utilizate pe scară largă la nivel global, dar fiecare țară are desemnări diferite, la care pot fi menționate în tabelul de conversie corespunzător.
Conversia firelor de țeavă conice de 60 ° cu un unghi de filet de 60 ° și un raport conic de 1:16, aceste fire de țeavă sunt utilizate în industria mașinilor din China, precum și în SUA și fosta Uniune Sovietică. China le -a desemnat inițial ca „K”, ulterior s -a schimbat în „Z” și acum se conformează standardului „NPT”. Tabelele de referință oferă echivalenți de desemnare transnațională.
Conversia firelor trapezoidale de 55 ° Aceste fire au un profil de 30 ° și sunt unificate la nivel internațional. Desemnarea lor rămâne consecventă în diferite țări.

Ii. Standarde de fir în diferite țări
1. Standard de filet de inch
Adoptat pe scară largă în țările bazate pe inch, acest sistem de thread include trei serii: fir grosier (UNC), fir fin (UNF) și fir fin fine (UNFF), cu o serie de pitch constantă suplimentară (ONU).
Metoda de marcare: diametrul firului - Fire pe inch - Cod de serie - Grad de precizie.
Exemple:
Fir grosier: 3/8–16unc–2a
Fir fin: 3/8–24UNF - 2A
Fir suplimentar fin: 3/8–32unff - 2A
Pitch constant: 3/8–20un - 2a
Primul număr (de exemplu, 3/8) reprezintă diametrul principal al firului în inci, care se transformă în metrică prin înmulțirea cu 25,4 (de exemplu, 3/8 × 25,4 = 9.525mm).
Al doilea număr reprezintă numărul de fire pe inch.
Codurile de serie (UNC, UNF, UNFF, Un) definesc tipurile de fir.
Ultimele două caractere (de exemplu, 2a) indică nota de precizie a firului.

2. Conversia de 55 ° Fire de țeavă paralelă
Originar din seria bazată pe inch, aceste fire sunt utilizate pe scară largă la nivel mondial pentru transportul lichidelor, gazelor și conexiunilor de cablare electrică. Cu toate acestea, diferite țări folosesc diferite denumiri, care ar trebui convertite în funcție de tabelele de comparație internațională.

3. Conversia firelor de conductă conice de 55 °
Aceste fire au un unghi de fir de 55 ° cu un raport conic de 1:16. Sunt utilizate pe scară largă la nivel global, dar fiecare țară are desemnări diferite, la care pot fi menționate în tabelul de conversie corespunzător.

4. Conversia de 60 ° Fire conice de țeavă
Cu un unghi de filet de 60 ° și un raport conic de 1:16, aceste fire de țeavă sunt utilizate în industria mașinilor din China, precum și în SUA și fosta Uniune Sovietică. China le -a desemnat inițial ca „K”, ulterior s -a schimbat în „Z” și acum se conformează standardului „NPT”. Tabelele de referință oferă echivalenți de desemnare transnațională.

5. Conversia firelor trapezoidale de 55 °
Aceste fire au un profil de 30 ° și sunt unificate la nivel internațional. Desemnarea lor rămâne consecventă în diferite țări.

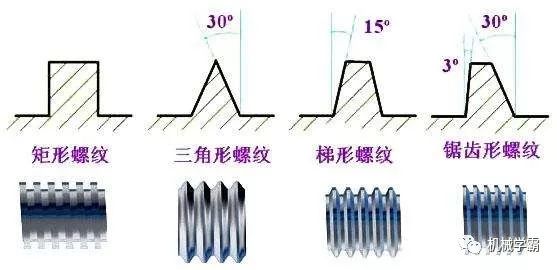

Iii. Clasificarea firului
În funcție de utilizarea firelor, acestea pot fi împărțite în:
1. Sistemul internațional de fir metric
Firul adoptat de STAND -ul nostru național. Partea superioară a firului este plană, ușor de întors, iar partea inferioară a firului este în formă de arc pentru a crește rezistența firului. Unghiul firului este de 60 de grade, iar specificația este reprezentată de m. fire metrice pot fi împărțite în pas grosier și fin. Reprezentarea este de exemplu M8X1.25. (M: cod, 8: diametrul nominal, 1,25: pas).
2. Firul standard american
Partea superioară și rădăcina firului sunt ambele plate, iar puterea este mai bună. Unghiul firului este, de asemenea, de 60 de grade, iar specificația este reprezentată de numărul de dinți pe inch. Acest tip de fir poate fi împărțit în trei niveluri: pasul grosier (NC); Pitch fin (NF); Pitch Extra Fine (NEF). Reprezentarea este precum 1/2-10NC. (1/2: diametrul exterior; 10: număr de dinți pe inch; cod NC).
3. Firul unificat

Dezvoltat în comun de Statele Unite, Regatul Unit și Canada, acesta este cel mai des utilizat fir britanic.

Unghiul firului este, de asemenea, de 60 de grade, iar specificația este exprimată în numărul de dinți pe inch. Acest tip de fir poate fi împărțit în fir grosier (UNC), fir fin (UNF) și fir suplimentar (UNEF). Reprezentarea este 1/2-10unc. (1/2: diametrul exterior; 10: număr de dinți pe inch; cod UNC).

4. Firul Sh ascuțit

Partea de sus și rădăcina sunt ambele îndreptate, cu o putere slabă și nu este adesea utilizat. Unghiul firului este de 60 de grade.

5. Firul Whitworth

Firul adoptat de Standardul Național Britanic. Unghiul firului este de 55 de grade, iar simbolul este „W”. Potrivit pentru producția de rulare. Reprezentarea este W1/2-10 (1/2: diametrul exterior; 10: număr de dinți pe inch; cod W).
6. Firul de genunchi
Este un fir standard stabilit de German DIN. Este potrivit pentru conectarea becurilor și a furtunurilor de cauciuc. Simbolul este „RD”.
7. Firul conductei
Este un fir folosit pentru a preveni scurgerea și este adesea folosit pentru a conecta armăturile de gaz sau conducte de lichid. Unghiul firului este de 55 de grade. Poate fi împărțit în fire de țeavă dreaptă cu codul „P.S., N.P.S.” și fire de țeavă oblică cu codul „N.P.T.”. Congelul său este 1:16, adică 3/4 inci pe picior.
8. Firul pătrat
Are o eficiență ridicată de transmisie, în al doilea rând doar la firele cu bilă, dar nu poate fi reglat cu piulițe după uzură, ceea ce este dezavantajul său. În general, este utilizat pentru șuruburi în vize și fire de macarale.

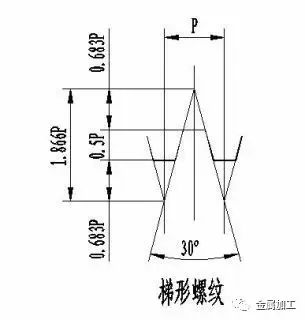

9. Firul trapezoidal
De asemenea, se mai numește ACME Thread. Eficiența de transmisie este puțin mai mică decât cea a firelor pătrate, dar poate fi reglată cu piulițe după uzură. Unghiul de fir metric este de 30 de grade, iar unghiul imperial al firului este de 29 de grade. Utilizat în general pentru șurubul de plumb al strungurilor. Simbolul este „TR”.

10. Firul de contrafort
Cunoscut și sub denumirea de fir, este potrivit doar pentru transmisia cu o singură direcție. Cum ar fi mufele cu șuruburi, presurizatoarele, etc. Simbolul este „bu”.
11. Firul cu bilă
Este firul cu cea mai bună eficiență de transmisie. Este dificil de fabricat și are un cost foarte mare. Este utilizat în mașini de precizie. Cum ar fi șurubul de plumb al mașinilor CNC.
Indicația șuruburilor britanice
LH 2N 5/8 × 3 - 13unc -2a
(1) LH este firul stâng (RH este firul din dreapta, care poate fi omis).
(2) 2n fir dublu-thread.
(3) 5/8 Firul britanic, diametrul exterior 5/8 ".
(4) 3 Lungimea șurubului 3 ".
(5) 13 fir are 13 dinți pe inch.
(6) Pasul grosier al firului standard UNC unificat.
)

Fir imperial
Mărimea unui fir imperial este de obicei exprimată ca numărul de fire pe centimetru de lungime a firului, denumit „fire pe inch”, care este exact reciproc al pasului. De exemplu, un fir cu 8 fire pe inch are un pas de 1/8 inch.
