Un echipaj al plăcii de bază într-un proiect de înălțime mijlocie are patru șuruburi de ancorare de fixat. O gaură lovește bara de armare, una se află aproape de marginea plăcii, iar a treia este într-o zonă umedă lângă un doc de încărcare. Șuruburile au toate același diametru și aceeași clasă, dar riscul de instalare nu este același. Aceasta este prima lecție despre șuruburile din beton: oțelul este doar o variabilă. Încorporarea, starea găurii, distanța la margini, cuplul și protecția împotriva coroziunii decid dacă conexiunea se comportă așa cum a fost proiectată.
Alegeți familia de ancore după ce definiți traseul de încărcare, starea betonului și metoda de inspecție. Nu începeți cu un diametru de șurub și lucrați înapoi. Ancorele turnate pe loc câștigă de obicei la sarcina de tensiune previzibilă în construcții noi; ancorele mecanice și adezive post-instalate câștigă accesul la modernizare. În ambele cazuri, distanța la margini, curățarea orificiilor și clasa de coroziune nu sunt negociabile.
Pentru cumpărători și ingineri, întrebarea practică nu este „care șurub este cel mai puternic?” Este „ce șurub poate fi instalat, inspectat și întreținut în acest beton?” Această distincție ține proiectele departe de eșecurile de retragere, problemele de scăpare și reproiectarea în faza târzie.
Ancorele de beton poartă tensiune, forfecare sau o combinație a ambelor. Tensiunea trage șurubul departe de beton; forfecare o împinge în lateral. O placă de bază sub ridicare poate încărca ancorele în tensiune, în timp ce un stâlp de balustradă sau derapajul echipamentului le încarcă adesea în forfecare. Tensiunea și forfecarea combinate necesită verificări de interacțiune, nu verificări separate adăugate împreună.
Șuruburile turnate pe loc sunt plasate înainte ca betonul să se întărească. Sunt comune pentru stâlpi structurali, baze de mașini și montaj din oțel, deoarece ancora este încorporată în turnare și poate fi inspectată înainte de plasarea betonului. Schimbul este coordonarea: șabloanele de ancorare, șuruburile de fixare și conflictele de conducte trebuie rezolvate înainte de sosirea camionului.
ASTM F1554 șurub de ancorare din oțel carbon galvanizat la cald Vizualizați această opțiune de șurub de ancorare pentru ancorarea structurală, cu construcție din oțel carbon, finisaj galvanizat la cald și specificații personalizabile și tratamente de suprafață. Vizualizare produs → Pentru șuruburile de ancorare structurale, ASTM F1554 este o familie de specificații comună, cu clase care acoperă diferite niveluri de rezistență. Galvanizarea la cald este adesea specificată pentru condiții expuse sau umede, dar grosimea stratului de acoperire și potrivirea filetului trebuie verificate deoarece galvanizarea modifică învelișul filetului.
Ancore post-instalate are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.
Verificați încastrarea, rezistența la tracțiune a betonului și distanța la margini. Extragerea și defectarea conului de beton guvernează adesea înaintea ruperii oțelului.
Verificați leva, ruperea muchiei și rulmentul plăcii. Plăcile subțiri și marginile apropiate reduc capacitatea rapid.
Utilizați ecuația de interacțiune a producătorului ancorei. Nu adăugați capacități de tensiune și forfecare ca și cum ar fi independente.
Comparația de mai jos este un ecran de achiziții și inginerie, nu un substitut pentru un proiect de ancorare specific proiectului. Alegerea corectă depinde de cazul de încărcare, starea betonului, accesul la inspecție și raportul de evaluare din spatele produsului.
Tabelele de capacitate de ancorare pot părea precise, dar variabilele șantierului decid dacă tabelul se aplică. Adâncimea de încastrare și distanța la margine sunt vizibile; curățarea găurilor, umiditatea betonului și disciplina cuplului nu sunt. Diagrama cu bare de mai jos este un indice ilustrativ de sensibilitate pentru modurile de defecțiune obișnuite, nu un rezultat al testului.
În practică, înglobarea și distanța la margine sunt decizii în faza de proiectare. Curățarea găurilor și cuplul sunt decizii de teren. De aceea, o ancoră corectă din punct de vedere tehnic poate încă eșua inspecția: proiectul presupunea o gaură curățată și o cheie dinamometrică calibrată, dar echipajul a folosit o perie o dată și a ghicit cuplul.
Cererea nu este distribuită uniform între tipurile de ancore. Combinația de mai jos reflectă categorii tipice de proiecte care conduc la selecția ancorelor de beton; nu este un studiu de piata.
O secvență repetabilă previne majoritatea problemelor de ancorare. De asemenea, oferă achizițiilor o bază clară pentru compararea ofertelor, deoarece doi furnizori pot oferi același diametru la niveluri de performanță foarte diferite.
Pentru conexiunile oțel-beton care folosesc șuruburi de înaltă rezistență, revizuiți cerințele de instalare și testare a șuruburilor de înaltă rezistență înainte de aprobarea declaraţiei de metodă.

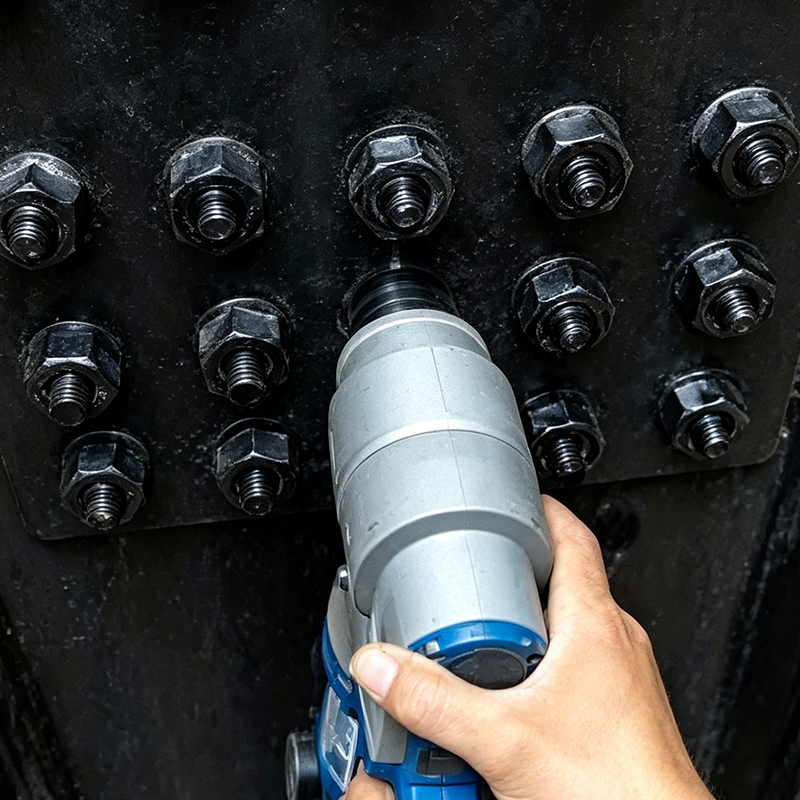

ASTM F1852 A325 șurub hexagonal greu de răsucire Revizuiți acest șurub structural de control al tensiunii pentru ansambluri din oțel, cu o coadă tăiată pentru confirmarea vizuală a preîncărcării și construcție simplă din oțel carbon. Vizualizare produs → Pentru ansamblurile structurale din oțel, șuruburile cu răsucire și piulițele hexagonale grele sunt adesea specificate ca sistem. Amestecarea componentelor din diferite loturi fără a verifica compatibilitatea poate crea probleme de cuplu și de fixare a filetului care apar numai în timpul montajului.
Ancorele din beton nu necesită întreținere. Șuruburile de ancorare expuse în structurile de parcare, site-urile marine și fabricile alimentare necesită inspecții periodice pentru coroziune, piulițe slăbite și beton fisurat în jurul ancorei. Un șurub care a fost galvanizat la instalare se poate coroda în continuare la un filet deteriorat sau la un punct de contact diferit de metal.
ASTM A194 B7 Piulițe hexagonale grele negre Luați în considerare aceste piulițe hexagonale grele pentru asocierea cu șuruburi din oțel aliat B7 în îmbinări cu flanșă de înaltă presiune și cu vas sub presiune, cu personalizare OEM/ODM disponibilă. Vizualizare produs → Pentru ansambluri personalizate de ancorare, Programe de ancorare și știfturi OEM/ODM poate alinia gradul șurubului, lungimea filetului, acoperirea și potrivirea piuliței înainte ca prima ancoră să fie expediată. Acea coordonare front-end este de obicei mai ieftină decât rezolvarea unei nepotriviri de fir sau de acoperire pe site.
