Bracing-ul nu reușește rar, deoarece diagonala era prea mică. Eșuează la conexiune: un orificiu supradimensionat pe care nimeni nu l-a introdus în verificarea rulmenților, un șurub galvanizat la cald strâns la aceeași valoare a cuplului ca unul simplu, un ghișeu detaliat fără să se gândească la excentricitate. Dacă specificați, cumpărați sau aprobați oțelul pentru bretele, începeți mai degrabă de la îmbinare decât de la membru.
Termenul în sine este liber. Pe unele desene, „oțel de sprijin” înseamnă unghiurile sau canalele diagonale; pe altele, acoperă întregul sistem de forță laterală, inclusiv gușoane, șuruburi, tije de ancorare și plăci de bază; în construcția de ecartament ușor înseamnă, de obicei, curele sau contravântuiri. Deciziile de cumpărare diferă în fiecare caz, dar modurile de eșec se suprapun mult mai mult decât se așteaptă majoritatea cumpărătorilor.
Varianta scurtă
Potriviți tipul de conexiune cu cazul de sarcină înainte de a alege un grad de șurub. Conexiunile lagărelor cu șuruburi ASTM A325/F1852 sau A490/F2280 acoperă majoritatea cadrelor contravântuite; Îmbinările critice de alunecare aparțin acolo unde alunecarea este vizibilă sau unde oboseala și inversarea sarcinii contează; Concentrația de tijă numai cu tensiune are nevoie de o tijă, un cuplaj sau un tensac și un știft care tolerează zveltețea. Aliniați devreme toleranța găurii, acoperirea și metoda de preîncărcare, iar restul pachetului de bretele se încadrează de obicei la locul lor.
Trei familii apar din nou și din nou și se comportă foarte diferit sub sarcină. A ști pe care prețuri este diferența dintre o cotație comparabilă și una înșelătoare.
Unghiuri, canale sau flanșe largi în format X, chevron, V sau cu o singură diagonală. Membrii preiau tensiune și compresie, astfel încât flambajul și zveltețea guvernează secțiunea cu mult înainte ca randamentul să o facă.
Tijă sau curele de contravântuire dimensionate pur în tensiune, cu cuple sau cleme de prindere. Ieftin și rapid, dar conexiunea trebuie să accepte zveltețea și inevitabilul slăbire.
Plate de calibru ușor fixate cu șuruburi autoforante. Eficient în cadrul cu înălțimi mici, dar capacitatea depinde aproape în întregime de modelul șuruburilor, distanța la margini și reținerea învelișului.
Indiferent de familia pe care o cumpărați, livrabilul este un pachet: membri, plăci de gușă, șuruburi, piulițe, șaibe și, la bază, tije de ancorare. Un pachet de bretele citat fără hardware-ul de conectare nu este o comparație similară.
Contravântuirea transformă forța orizontală într-o forță diagonală și o îndreaptă către un gușon, apoi către șuruburi în forfecare și lagăr, apoi către stâlp sau grinda. Fiecare pas introduce o constrângere pe care un cumpărător de elemente de fixare o poate verifica pe hârtie înainte de tăierea oțelului.
Pentru contravântuiri transversale numai cu tensiune în cadrele industriale, tija în sine este de obicei partea simplă. O tijă filetată ASTM A193 B7 cu cuplaje oferă o rezistență previzibilă și este ușor de tensionat la fața locului, cu condiția ca stratul de acoperire și lubrifierea filetului să fie specificate împreună, astfel încât piulițele de preluare să nu se ușureze.

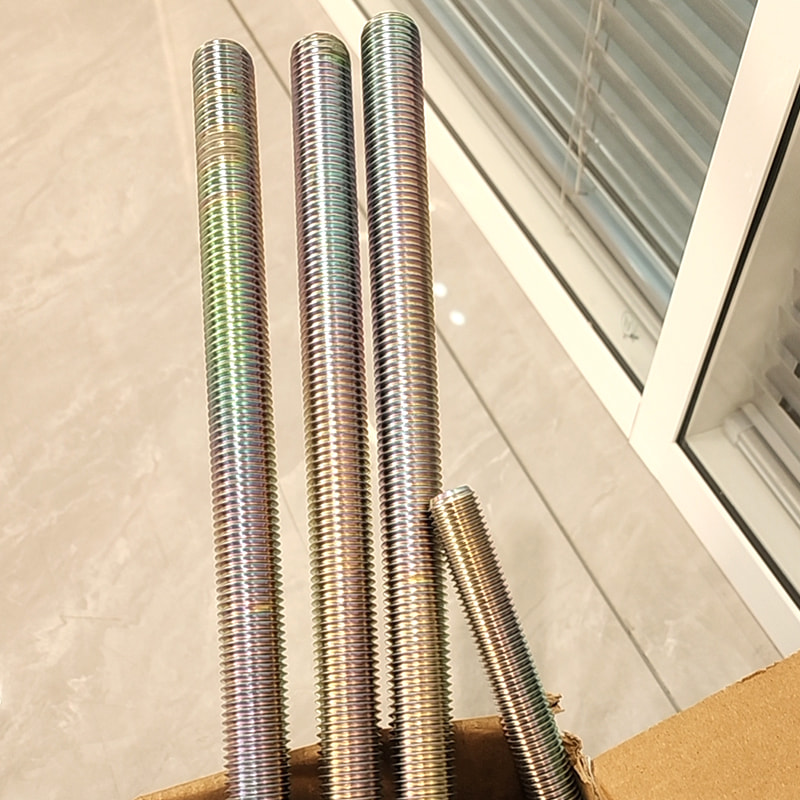

ASTM A193 B7 Tije filetate din oțel aliat Pentru contravântuiri transversale numai cu tensiune, aceste tije din oțel aliat B7 oferă rezistență specificată și tensionare la fața locului cu opțiuni coordonate de acoperire și lubrifiere. Vizualizare produs → Contravantuirea tijei are o cerință care este ușor de trecut cu vederea la achiziție: știftul sau știftul de la fiecare capăt trebuie să tolereze mișcarea unghiulară a unei tije subțiri. Un singur șurub printr-o gaură supradimensionată nu este un înlocuitor.
Aceasta este masa care merită pusă în fața unui furnizor. Notele sunt disponibile pe scară largă; clasa de conexiune este ceea ce majoritatea citatelor nu reușesc să precizeze.
Acolo unde viteza contează mai mult decât primul cost, șuruburile de control al tensiunii din familia F1852 îndepărtează cheia dinamometrică din ecuație: foarfecele cu capăt canelat la tensiunea specificată și inspecția devine vizuală. Compensația este un preț unitar puțin mai mare și cerințe mai stricte pentru spălătorie.
ASTM F1852 A325 șuruburi hexagonale grele cu răsucire Pentru o instalare mai rapidă din oțel structural, aceste șuruburi de control al tensiunii se forfecă la tensiunea specificată și oferă o confirmare vizuală a preîncărcării obținute. Vizualizare produs → Cumpărătorii compară gradele de rezistență și rareori întreabă despre dispersia prin frecare. Cu toate acestea, dispersia este ceea ce transformă o specificație de preîncărcare într-un argument de șantier, deoarece aceeași cheie dinamometrică produce forțe de strângere foarte diferite pe finisaje diferite.
Simplu, uns cu ulei
Zincat
Galvanizat la cald
Acoperit cu PTFE
Fulgi de zinc
Consecința practică este simplă. Galvanizarea la cald crește frecarea în mod imprevizibil prin rugozitatea filetului și acumularea de zinc, astfel încât ansamblurile galvanizate de înaltă rezistență au nevoie fie de piulițe lubrifiate, fie de o valoare a cuplului bazată pe test, fie de o metodă de control al tensiunii. Tratarea unui șurub de sprijin galvanizat ca fiind interschimbabil cu unul simplu este una dintre cele mai frecvente și mai puțin vizibile erori din pachet.
Cererea nu este distribuită uniform, iar amestecul explică de ce limbajul specificațiilor diferă atât de mult între cumpărători.
Lucrările industriale și de depozit au tendința de a cumpăra tijă și contravântuire de tip chevron doar cu tensiune, cu finisaj galvanizat și documentație simplă. Lucrările comerciale cu mai multe etaje cumpără îmbinări critice de alunecare și șuruburi de control al tensiunii și solicită certificate de fabrică și rapoarte despre grosimea acoperirii înainte ca oțelul să părăsească magazinul.
Pașii doi și trei sunt locul în care intră de obicei munca personalizată. Plăcile de gușaj îndoite, capelele sudate sau lungimile de tijă nestandard sunt cereri obișnuite și merită să le ridicați în faza de ofertă, mai degrabă decât după aprobarea desenelor de fabricație. Furnizori care conduc un dedicat Program OEM și ODM de obicei, poate confirma fezabilitatea dintr-o schiță în câteva zile.
La bază, forța de sprijin devine răsturnătoare și acolo își câștigă tijele de ancorare. Selectarea gradului contează: gradul 36 se îndoaie și cedează într-o manieră ductilă, gradul 105 suportă mult mai multă sarcină, dar lasă puțin loc pentru dezalinierea găurilor, iar diferența de încorporare necesară este semnificativă.
ASTM F1554 Șuruburi de ancorare galvanizate la cald Pentru conexiunile de bază care transferă forța de sprijin în beton, aceste șuruburi de ancorare din oțel carbon F1554 sunt disponibile cu un finisaj galvanizat la cald. Vizualizare produs → Un cadru contravântuit este inspectat o dată și apoi uitat timp de zeci de ani, astfel încât detaliile care supraviețuiesc sunt cele documentate la instalare.
Cerințele de instalare și testare sunt adesea decalajul dintre un cadru conform și unul respins și cerințe standard pentru instalarea și testarea șuruburilor de înaltă rezistență merită citite înainte ca echipa de montaj să se mobilizeze, nu după.
Obțineți clasa de conectare, stratul de acoperire și metoda de inspecție convenite în faza de ofertă, iar oțelul de sprijin devine o achiziție previzibilă. Lăsați oricare dintre cele trei deschise, iar argumentul se mută pe site, unde este întotdeauna mai costisitor de soluționat.
