Ghid pentru tije filetate și știfturi Dacromet B7

De ce sunt specificați știfturile cu tije filetate Dacromet Coating B7 pentru fixarea industrială critică

În mediile industriale grele - platforme petroliere offshore, fabrici de procesare petrochimică, instalații de generare a energiei și infrastructură marină - defectarea unui singur dispozitiv de fixare poate declanșa consecințe catastrofale. Îmbinările cu flanșă funcționează sub presiune ridicată, temperatură ridicată și cerere agresivă de expunere chimică Tije cu filet și știfturi care oferă performanțe mecanice consecvente și rezistență la coroziune pe intervale de service extinse fără intervenții de întreținere. Acesta este tocmai decalajul de performanță care Dacromet Coating B7 Tije Filetate Stud sunt proiectate pentru a umple.

Oțelul aliat ASTM A193 grad B7 este materialul standard în industrie pentru șuruburi de înaltă rezistență în recipiente sub presiune, schimbătoare de căldură și flanșe de conducte. Compoziția sa de crom-molibden oferă o rezistență la tracțiune care depășește 125 ksi (862 MPa) într-un interval larg de temperatură. Atunci când acest aliaj dovedit este combinat cu tratamentul de suprafață Dacromet - și, în unele specificații, un strat suplimentar de PTFE - rezultatul este un element de fixare care rezistă la coroziune în cele mai dure medii chimice și atmosferice, menținând în același timp conformitatea deplină cu standardele ASME, ASTM și internaționale pentru echipamente sub presiune.

Oțel aliat B7: proprietăți mecanice care definesc fixarea de înaltă performanță

Denumirea B7 conform ASTM A193 specifică oțel aliat cu crom-molibden (compoziție 4140/4142) care a fost stins și revenit pentru a obține o combinație precisă de rezistență la tracțiune, rezistență la curgere, duritate și tenacitate. Aceste proprietăți fac B7 Tije cu filet și știfturi alegerea implicită pentru aplicațiile de șuruburi reglementate de ASME B16.5, ASME VIII și codurile echivalente ale echipamentelor sub presiune.

Proprietățile mecanice cheie ale oțelului aliat B7

Următorul tabel rezumă cerințele mecanice minime pentru tijele filetate și știfturile ASTM A193 grad B7 în intervalele standard de diametre:

Pentru știfturile M27×300 — o specificație comună pentru flanșele DN50 până la DN100 Clasa 600 și Clasa 900 — se aplică cerințele complete de tracțiune de 125 ksi. Acest nivel de rezistență le permite proiectanților să obțină o sarcină adecvată a șuruburilor pe îmbinările cu garnituri de înaltă presiune cu mai puține elemente de fixare pe flanșă, reducând complexitatea asamblarii fără a compromite integritatea îmbinării.

Oțelul aliat B7 își păstrează, de asemenea, o rezistență semnificativă la temperaturi ridicate, rămânând potrivit pentru funcționare continuă până la aproximativ 450°C (840°F). Peste acest prag, ratele de relaxare cresc semnificativ și ar trebui evaluate note alternative, cum ar fi B16. Pentru majoritatea aplicațiilor de rafinărie, fabrici chimice și platforme offshore de șuruburi, anvelopa de temperatură a B7 este mai mult decât suficientă.

Acoperire Dacromet: mecanism de protecție împotriva coroziunii și avantaje de performanță

Dacromet este un sistem de acoperire anorganic pe bază de apă, format din fulgi de zinc și aluminiu suspendați într-un liant de cromat. Aplicat în mai multe straturi subțiri și întărit la aproximativ 300°C, formează o barieră lamelară densă pe suprafața elementelor de fixare care oferă protecție împotriva coroziunii prin două mecanisme simultane: acțiune de barieră fizică și protecție catodică (sacrificială) față de matricea zinc-aluminiu.

Profilul de performanță al acoperirii Dacromet pe Dacromet Coating B7 Tije Filetate Stud este bine documentat prin teste standardizate de pulverizare cu sare. O aplicare standard Dacromet de 8–12 microni realizează 500–1.000 de ore de rezistență în testul de pulverizare cu sare neutră ASTM B117 înainte de primele semne de rugină roșie – depășind semnificativ galvanizarea la cald, zincul galvanizat și multe sisteme de acoperire organică la o grosime echivalentă sau mai mică a filmului.

Avantajele specifice ale Dacromet față de acoperirile alternative

• Fără risc de fragilizare prin hidrogen: Dacromet este aplicat fără procese electrochimice, eliminând riscul de absorbție a hidrogenului care face ca straturile de zinc galvanizate să fie problematice pentru elementele de fixare de înaltă rezistență precum B7. Acesta este un avantaj critic de siguranță pentru aplicațiile în care fisurarea prin coroziune sub tensiune sau fractura întârziată ar fi inacceptabilă.
• Consistență dimensională: Grosimea filmului subțire, controlată (de obicei 6-12 microni per strat) permite acoperirea cu Dacromet Tije cu filet și știfturi pentru a menține clasa de toleranță a filetului fără a necesita filetare supradimensionată - un avantaj semnificativ față de galvanizarea la cald, care depune 45–85 microni și adesea necesită supradimensionare sau urmărire a filetului după acoperire.
• Rezistenta chimica: Matricea anorganică rezistă la acizi, alcalii, combustibili și mulți solvenți industriali, făcând-o potrivită pentru mediile chimice agresive găsite în rafinare și servicii petrochimice.
• Stabilitatea temperaturii: Acoperirea Dacromet își păstrează funcția de protecție la temperaturi de până la 300°C, făcându-l compatibil cu gama de servicii la temperatură ridicată a B7, fără defectarea stratului sau defectarea aderenței.

Topcoat PTFE: ce adaugă la știfturile acoperite cu Dacromet

În multe specificații pentru Dacromet Coating B7 Tije Filetate Stud , peste stratul de bază Dacromet este aplicat un strat de PTFE (politetrafluoretilenă). Această combinație – denumită uneori Geomet® TopCoat sau Dacromet PTFE în documentația furnizorului – abordează singura limita funcțională a Dacromet: coeficientul de frecare relativ ridicat al filetului.

Știfturile B7 neacoperite sau numai Dacromet instalate în flanșe grele pot prezenta o împrăștiere semnificativă a cuplului-tensionare în timpul șurubării, ceea ce face dificilă obținerea unei sarcini constante și previzibile a șuruburilor pe toate știfturile într-un model de flanșă cu mai multe șuruburi. Coeficientul de frecare inerent scăzut al PTFE (aproximativ 0,04–0,08) reduce dramatic această variabilitate atunci când este aplicat ca strat de acoperire, permițând o corelare mai strânsă a cuplului-tensiune, a tensiunii mai uniformă a garniturii și a riscului redus de subsarcină sau suprastrângere a șuruburilor în aceeași operațiune de asamblare.

Stratul de PTFE oferă, de asemenea, o barieră suplimentară împotriva uzurii - mecanismul de uzură a adezivului care poate deteriora permanent suprafețele filetului în timpul instalării, în special pe știfturi cu diametru mare, cum ar fi M27, care necesită un cuplu mare de instalare. Pentru aplicațiile offshore în care știfturile trebuie îndepărtate și reinstalate în timpul inspecției periodice a flanșei, prevenirea uzului reduce în mod direct costurile de întreținere pe ciclul de viață și timpul de livrare.

Specificații M27×300: context dimensional și adaptare la aplicație

Dimensiunea M27×300 specifică un diametru metric al filetului de 27 mm cu o lungime nominală de 300 mm. În contextul proiectării îmbinării cu flanșă ASME B16.5 și EN 1515, această dimensiune a știftului este asociată în mod obișnuit cu următoarele configurații de service:

• Flanse DN80–DN100 Clasa 600: Valori nominale de presiune-temperatură de până la aproximativ 100 bar la temperatura ambiantă, reducându-se la temperatura de serviciu ridicată conform tabelelor de rating ASME B16.5.
• Flanse DN50–DN80 Clasa 900: Servicii de presiune mai mare în aplicații de rafinărie și procesare a gazelor în care este necesară dimensiunea compactă a flanșei combinată cu sarcina ridicată a șuruburilor.
• Racordurile schimbătorului de căldură și duzei vasului sub presiune: Acolo unde conformitatea cu codul ASME VIII necesită șuruburi B7 cu rezistență maximă, cu trasabilitate documentată a materialului.
• Montarea echipamentului în partea superioară și submarină: Acolo unde combinația dintre protecția împotriva coroziunii Dacromet și rezistența mecanică B7 permite intervale de întreținere extinse în medii încărcate cu sare.

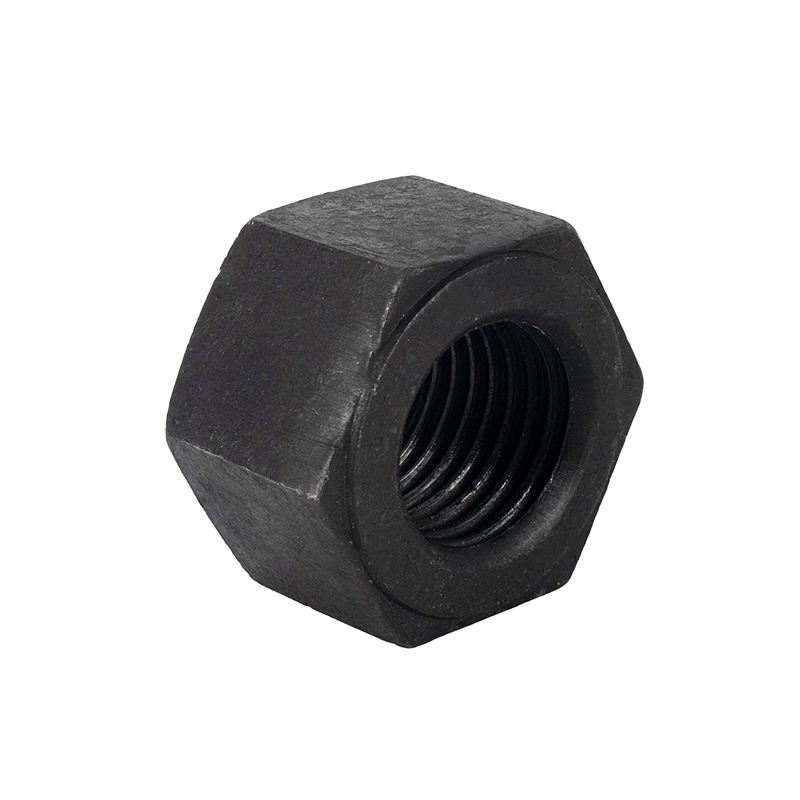

Lungimea de 300 mm găzduiește dimensiunile standard ale flanșei față în față plus două piulițe hexagonale grele (ASTM A194 Grad 2H) cu filet suficient de angajare la fiecare capăt pentru a dezvolta o sarcină de rezistență completă a elementelor de fixare. Specificarea lungimii corecte a filetului cuplat - minim un diametru nominal per capăt pentru cuplarea cu rezistență maximă - este o cerință de bază, dar adesea trecută cu vederea în documentele de achiziție a elementelor de fixare.

Achizitii si Verificare Calitatii pentru Herghelii B7 Dacromet

Aprovizionare Dacromet Coating B7 Tije Filetate Stud pentru serviciul industrial reglementat necesită mai mult decât o potrivire dimensională. Următoarea documentație de calitate ar trebui solicitată și verificată pentru fiecare lot de achiziție:

• Certificate de testare la moara (MTC) conform EN 10204 3.1 sau 3.2: Confirmarea chimiei aliajului și a rezultatelor testelor mecanice pentru căldura specifică a materialului utilizat în comanda dumneavoastră. Materialele B7 care nu sunt însoțite de MTC certificate nu ar trebui acceptate pentru servicii critice.
• Înregistrările testelor de duritate: Verificarea faptului că tratamentul termic de călire și călire a atins intervalul de duritate țintă (26–35 HRC pentru standardul B7) și că nicio piesă individuală nu depășește maximul de 35 HRC specificat pentru a controla susceptibilitatea la fisurare la coroziune sub tensiune.
• Certificat de aplicare a stratului Dacromet: Se specifică numărul de straturi, grosimea filmului întărit pe strat și grosimea totală a peliculei uscate. Confirmați metoda de aplicare a stratului superior de PTFE și coeficientul de frecare măsurat dacă performanța la frecare scăzută face parte din specificație.
• Înregistrări de inspecție pentru calibrul filetului: Verificarea ca dimensiunile filetului acoperit să rămână în clasa de toleranță specificată (de obicei 6g pentru filete metrice sau 2A pentru filete unificate) după aplicarea stratului de acoperire.
• Rapoarte de testare cu pulverizare cu sare: Rezultatele testelor terțe sau interne care confirmă că sistemul de acoperire îndeplinește specificațiile convenite privind rezistența la coroziune înainte de expediere.

Pentru șuruburi critice ale flanșelor în larg, rafinărie sau vase sub presiune, specificând Tije cu filet și știfturi de la furnizori cu sisteme de management al calității ISO 9001 și experiență demonstrată în furnizarea către PED (Directiva echipamente sub presiune), NORSOK sau cadre reglementate echivalente oferă cea mai puternică asigurare de bază a calității consecvente a produselor în cadrul comenzilor repetate..
