Tije complet filetate: aplicații industriale, clase și ghid de selecție

Treceți prin orice șantier mare de construcții, fabrică industrială sau instalație electrică și veți găsi tije filetate care trec prin el - ținând grilajele de tavan în loc, ancorarea bazelor echipamentelor, susținerea tăvilor de cabluri și legarea oțelului structural împreună. Dintre diferitele tipuri disponibile, tijele complet filetate ies în evidență ca fiind cele mai versatile : filetate continuu de la un capăt la altul, pot fi tăiate la orice lungime dorită la fața locului, poziționate în orice punct de-a lungul lungimii lor și ajustate după instalare. Pentru inginerii și echipele de achiziții care aprovizionează elemente de fixare pentru mai multe aplicații, această flexibilitate este un avantaj operațional semnificativ. Acest ghid acoperă ce sunt tijele complet filetate, unde sunt utilizate, cum să selectați gradul potrivit și la ce să aveți grijă în timpul instalării.

Ce face ca tijele complet filetate să fie diferite de alte elemente de fixare

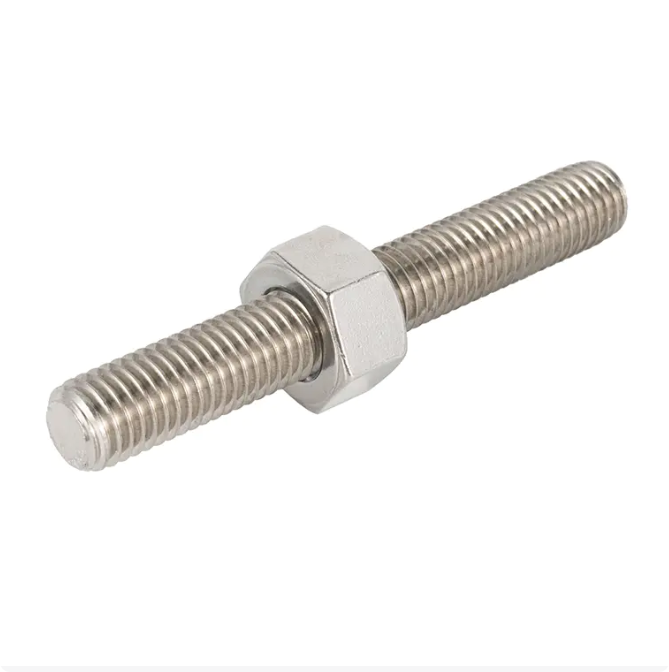

Caracteristica definitorie a unei tije cu filet complet este filetarea continuă pe toată lungimea sa - fără tijă netedă, fără secțiune mediană nefiletă. Această caracteristică unică de design creează capacități pe care elementele de fixare parțial filetate nu le pot egala.

Comparați principalele tipuri unul lângă altul:

Deoarece o tijă complet filetată nu are cap și nici o dependență de lungime fixă, este potrivită în mod unic pentru aplicații de lungă durată - suspensii de tavan, suporturi pentru țevi aeriene, tiranți structurali - unde punctul de conectare variază și tăierea la fața locului este o practică standard. O piuliță poate fi poziționată oriunde de-a lungul tijei, iar două tije pot fi unite cap la cap folosind o piuliță de cuplare, extinzând raza de acțiune fără fabricație specializată.

Explorați-ne gama de produse tije filetate complet pentru dimensiuni standard și personalizate pentru oțel carbon, oțel aliat și oțel inoxidabil.

Aplicații industriale cheie ale tijelor complet filetate

Puține elemente de fixare apar în atât de multe industrii distincte ca tija complet filetată. Combinația sa de ajustabilitate, rezistență la întindere și disponibilitate în materiale rezistente la coroziune îl face alegerea implicită pentru sarcinile de fixare de lungă durată în următoarele sectoare.

Construcție — Structură de oțel, grinzi pentru tavan și fixare preîncorporată

În construcțiile structurale, tijele complet filetate sunt folosite pentru a lega componentele cadrului de oțel împreună, pentru a conecta sistemele de ancorare încorporate în beton la structurile de deasupra nivelului și pentru a suspenda sistemele de grile de tavan de plăcile de deasupra capului. Capacitatea lor de a fi tăiate la lungimi precise la fața locului elimină nevoia de elemente de fixare fabricate la comandă pentru fiecare punct de conectare. Tijele pre-încorporate turnate în beton în timpul turnării creează puncte de ancorare pentru conexiunile structurale ulterioare - o tehnică utilizată pe scară largă în bazele stâlpilor, fundațiile echipamentelor și sistemele de susținere a pereților cortină. Pentru conexiunile structurale din otel, șuruburi cu structură de oțel de înaltă rezistență completează tijele filetate acolo unde este necesară o forță de strângere mai mare în modele compacte de șuruburi.

Mașini — Ansamblu de echipamente și conexiuni ale cadrului

În producția de mașini și asamblarea echipamentelor industriale, tijele complet filetate servesc ca șuruburi de prindere a cadrului, elemente de poziționare a jigului și șuruburi reglabile, unde o piuliță de glisare trebuie să se miște de-a lungul lungimii tijei. Filetul continuu permite ajustarea poziției componentelor conectate după asamblare - o capacitate pe care șuruburile cu lungime fixă ​​nu o pot oferi. Acest lucru le face componente standard în cadrele mașinii, dispozitivele de testare și sistemele de asamblare modulare în care reglarea dimensională face parte din procesul de instalare.

Industria energetică — Jări pentru cabluri, suporturi pentru cabluri și fixare pentru transformatoare

Instalațiile electrice depind în mare măsură de tijele filetate pentru suspendarea jgheaburilor de cabluri de tavane și pereți structurali, de susținere a conductelor și de fixare a transformatoarelor și a echipamentelor de comutație pe cadrele de montare. Tijele sunt în mod obișnuit împerecheate cu piulițe de canal și piulițe cu arc pentru repoziționarea fără scule de-a lungul sistemelor de canale de lonjeroane - metoda standard de suspensie în lucrările electrice comerciale și industriale. Viteza de instalare și flexibilitatea pozițională fac din tijele complet filetate elementul de fixare preferat pentru aceste sisteme.

Inginerie petrochimică și conducte — Conexiuni la distanță lungă și fixare rezistentă la coroziune

În uzinele petrochimice și în infrastructura de conducte, tijele filetate sunt folosite pentru a susține conductele pe curse orizontale lungi, pentru a fixa supapele și instrumentele pe rafturile de conducte și pentru a fixa rezervoarele și recipientele sub presiune pe suporturile structurale. Mediile solicitante ale rafinăriilor și fabricilor de procesare chimică - temperaturi ridicate, expunere la substanțe chimice, umiditate ridicată - necesită mai degrabă materiale de calitate specificată decât oțel carbon standard. Aici devin esențiale clasele de oțel aliat și variantele de oțel inoxidabil, așa cum este descris în secțiunea materiale de mai jos.

Ingineria decorațiunii - Agățat în interior, iluminat și ajustare a peretelui cortină

În lucrările de amenajare arhitecturală și interioară, tijele complet filetate asigură sistemul de suspendare reglabil pentru corpurile de iluminat suspendate, elementele decorative de tavan și ajustarea suportului de perete cortină. Capacitatea de a poziționa o piuliță oriunde de-a lungul lungimii tijei și de a o bloca pe loc permite contractorilor să ajusteze înălțimile de instalare după ce tija este fixată - un avantaj practic atunci când lucrați cu tavane structurale neuniforme sau suprafețe înclinate.

Clasele materialelor și cerințele de performanță

Selectarea gradului corect de material este cea mai importantă decizie de specificare pentru tijele complet filetate. Cele trei categorii principale se adresează fiecare unui set distinct de condiții de muncă.

Oțel carbon standard — Aplicații de uz general

Tijele filetate din oțel cu carbon scăzut și mediu (îndeplinesc în mod obișnuit ASTM A307 Grad A sau standardele DIN/ISO echivalente) sunt alegerea implicită pentru aplicații structurale interioare, medii uscate și ansambluri necritice. Ele oferă cea mai bună valoare pe unitatea de rezistență la tracțiune și sunt ușor de tăiat, filetat și galvanizat pentru o protecție moderată împotriva coroziunii. Pentru construcția standard, structura de mașini și lucrările electrice interioare în medii protejate, oțelul carbon este de obicei specificația adecvată.

Oțel aliat de înaltă rezistență — Serviciu de sarcină grea și temperatură ridicată

Acolo unde oțelul carbon standard este insuficient - sisteme de conducte de înaltă presiune, echipamente de generare a energiei, ansambluri de vase sub presiune și conexiuni structurale care necesită o rezistență ridicată la tracțiune - sunt specificate clasele de oțel aliat. Cel mai utilizat este ASTM A193 Grad B7, un oțel aliat cu crom-molibden, care este stins și revenit pentru a obține o limită de curgere minimă de 105 ksi și o rezistență la tracțiune de 125 ksi. Este evaluat pentru temperaturi de serviciu de până la 427°C (800°F), ceea ce îl face ca specificația standard pentru petrol și gaze, generare de energie și fixare industrială grea. Al nostru Tije filetate ASTM A193 B7 pentru service la temperaturi ridicate sunt produse conform specificațiilor complete cu rapoarte de testare a materialelor disponibile per lot.

Pentru aplicații de temperatură scăzută și criogenice – comune în instalațiile GNL și infrastructura de depozitare la rece – ASTM A320 Grade L7 oferă rezistența la impact necesară la temperaturi sub zero pe care oțelul aliat standard B7 nu o poate oferi. Vezi noastre Tije filetate ASTM A320 L7 pentru service la temperaturi joase pentru specificații și dimensiuni disponibile.

Oțel inoxidabil – Medii rezistente la coroziune și cu înaltă curățenie

În mediile în care oțelul carbon se corodează inacceptabil de rapid - construcții de coastă, procesare chimică, facilități alimentare și farmaceutice, lucrări de arhitectură în aer liber - sunt specificate tije filetate din oțel inoxidabil. Gradul 304 acoperă majoritatea aplicațiilor interioare și generale exterioare. Gradul 316, care conține molibden pentru o rezistență sporită la cloruri și expunerea chimică, este necesar în mediile marine, petrochimice și de spălare cu acid. Compartimentul este costul: tijele din inox au un preț semnificativ mai mare decât oțelul carbon, motiv pentru care evaluarea corectă a mediului înainte de specificare este importantă.

Cum să selectați tija complet filetată potrivită pentru proiectul dvs

Patru dimensiuni specificate determină dacă o tijă complet filetată va funcționa corect într-o anumită aplicație.

1. Diametrul și pasul filetului

Diametrul filetului și pasul trebuie să se potrivească cu piulițele și găurile filetate din ansamblu. Tijele metrice urmează standardele ISO (M6 până la M64 fiind cel mai frecvent în muncă industrială); tijele din seria inch urmează UNC sau UNF conform ASME B1.1. Amestecarea hardware-ului metric și inch este o eroare obișnuită de instalare care provoacă dezlipirea filetului — confirmați standardul filetului pentru toate componentele de îmbinare înainte de a comanda.

2. Lungime și tăiere la fața locului

Tijele cu filet complet sunt de obicei furnizate în lungimi standard de 1 metru sau 3 metri (sau lungimi imperiale echivalente) și tăiate la dimensiunea la fața locului folosind un ferăstrău, polizor unghiular sau tăietor de tije. După tăiere, capătul tăiat trebuie debavurat și, acolo unde este necesar, repezit cu o matriță de restaurare a filetului pentru a asigura angajarea curată a piuliței. Comandarea tijelor aproape de lungimea necesară reduce atât risipa de material, cât și timpul de tăiere.

3. Tratarea suprafeței

Pentru tijele din oțel carbon în medii exterioare sau moderat corozive, placarea cu zinc (electrogalvanizat) oferă protecție de bază. Galvanizarea la cald oferă o acoperire mai grea și o durată de viață semnificativ mai lungă în exterior. Pentru mediile cu coroziune severă, specificarea oțelului inoxidabil este mai fiabilă decât a se baza pe acoperiri de suprafață pe oțel carbon. Al nostru piulițe hexagonale grele pentru ansambluri de tije filetate sunt disponibile în tratamente de suprafață potrivite pentru a asigura compatibilitatea galvanică în întregul ansamblu de fixare.

4. Compatibilitatea hardware-ului de împerechere

O tijă complet filetată funcționează ca parte a unui sistem. Piulițele, șaibe și cuplajele asociate cu acesta trebuie să se potrivească în standardul filetului, calitatea și tratamentul de suprafață. Pentru tija din aliaj de înaltă rezistență (B7), împerecherea standard este ASTM A194 grad 2H piulițe hexagonale grele. Pentru tijele inoxidabile, utilizați piulițe inoxidabile de aceeași calitate pentru a evita coroziunea galvanică la interfață. Nepotrivirea gradului de piuliță cu cel al tijei - în special folosind piulițe cu rezistență standard pe tije de înaltă rezistență - transferă stresul către componenta mai slabă și compromite capacitatea nominală a ansamblului.

Sfaturi de instalare și greșeli frecvente de evitat

Tijele complet filetate sunt ușor de instalat, dar o mână de erori recurente reprezintă majoritatea defecțiunilor pe teren.

Tăiere fără debavurare. Un capăt tăiat cu o bavură sau un fir comprimat nu va angaja curat o piuliță. Debavurați întotdeauna capetele tăiate cu o pilă sau polizor și reluați firul cu o matriță dacă tăierea a fost făcută cu o lamă care a deformat profilul firului. Forțarea unei piulițe pe un filet deteriorat provoacă uzură și face ca demontarea ulterioară să fie dificilă sau imposibilă.

Strângere insuficientă în aplicații cu suspensie. Tije filetate în sarcină de suspensie deasupra capului — grile de tavan, căsuțe de cabluri, iluminat — se bazează pe cuplul corect al piuliței pentru a menține sarcina de strângere împotriva vibrațiilor. Conexiunile insuficient strânse se retrag treptat, în special în medii cu vibrații mecanice de la echipamente HVAC sau trafic pietonal pe podelele de deasupra. Utilizați o cheie dinamometrică sau o șofer cu impact calibrat și aplicați un compus de blocare a filetului acolo unde sunt așteptate vibrații.

Omiterea antigripării pe ansamblurile din inox. Filetele din oțel inoxidabil sunt predispuse la uzurire - stratul de oxid care conferă inoxidabilului rezistența la coroziune crește, de asemenea, frecarea între firele din inox care se potrivesc sub cuplu. Odată ce începe uzura, piulița se prinde și tija trebuie tăiată. Aplicați disulfură de molibden sau compus anti-gripare pe bază de PTFE pe filetele inoxidabile înainte de asamblare și strângeți încet cu mâna înainte de a aplica un cuplu.

Folosind nuci de calitate greșită. În aplicațiile structurale și de presiune cu sarcină mare, piulița trebuie să fie evaluată pentru a se potrivi cu tija. O piuliță hexagonală standard de pe o tijă A193 B7 se va dezlipi înainte ca tija să cede - modul de defecțiune este în piuliță, nu tijă, iar ansamblul nu dă niciun avertisment înainte de a da drumul. Specificați piulițe hexagonale grele conform clasei corespunzătoare ASTM A194 pentru toate ansamblurile de tije de înaltă rezistență.

Ignorarea expansiunii termice în serviciul la temperatură înaltă. În aplicațiile de generare a energiei și petrochimice în care tijele funcționează la temperaturi ridicate, ansamblul trebuie să găzduiască expansiunea termică. Conexiunile cu capăt fix, fără a permite expansiunea, creează stres de încovoiere în tijă pe măsură ce sistemul se încălzește. Consultați standardul de inginerie aplicabil pentru cerințele rosturilor de dilatare atunci când specificați tije complet filetate pentru service la temperaturi înalte.
