Piulițe și șaibe elastice: Tipuri, materiale și Ghid de selecție anti-vibrații

Un șurub care se slăbește sub vibrație nu se anunță. Pur și simplu eșuează - treptat, apoi deodată. Pentru inginerii care specifică ansambluri de fixare în motoare, cadre de vehicule, carcase de ventilatoare și mașini industriale, combinația de piulițe și șaibe elastice este una dintre cele mai rentabile și dovedite metode de menținere a forței de strângere sub sarcină dinamică. Acest articol acoperă modul în care funcționează combinația, care tipuri se potrivesc aplicațiilor, cum se potrivesc materialele cu mediul înconjurător și ce tratamente de suprafață prelungesc durata de viață în domeniu.

Cum funcționează împreună nucile și șaibele cu arc

O singură piuliță, filetată pe un șurub și strânsă la cuplu conform specificațiilor, creează o forță de strângere care ține îmbinarea împreună. Problema este că vibrația induce micro-mișcări între firele de împerechere. De-a lungul timpului, aceste mișcări laterale mici reduc preîncărcarea, iar piulița se retrage - adesea fără niciun semn vizibil până când articulația se defectează.

O șaibă elastică se află între piuliță și suprafața lagărului. Pe măsură ce piulița este strânsă, aceasta comprimă șaiba. Când vibrația încearcă să slăbească piulița, energia elastică stocată a șaibei rezistă la rotația înapoi, împingând înapoi pe partea inferioară a piuliței. Rezultatul este o preîncărcare menținută pe care o piuliță singură nu o poate susține în condiții dinamice.

Aceasta nu este o pereche redundantă. Piulița oferă rezistență de prindere și transfer de sarcină; şaiba elastică asigură mecanismul de reţinere a preîncărcării. Împreună, ele abordează ambele cerințe ale unei conexiuni mecanice fiabile: forța inițială de strângere și performanța susținută anti-slăbire . Pentru echipele de achiziții care aprovizionează ansambluri complete de elemente de fixare, selectând ambele componente de la un singur furnizor care înțelege această interacțiune - cum ar fi revizuirea unui întreg gama de produse cu piulițe și șaibe de la un producător specializat de elemente de fixare — simplifică specificația și asigură compatibilitatea dimensională.

Tipuri de nuci utilizate în ansamblurile predispuse la vibrații

Nu toate piulițele sunt egale ca rezistență la vibrații, iar alegerea corectă depinde de mărimea sarcinii, frecvența de asamblare și severitatea mediului de vibrație.

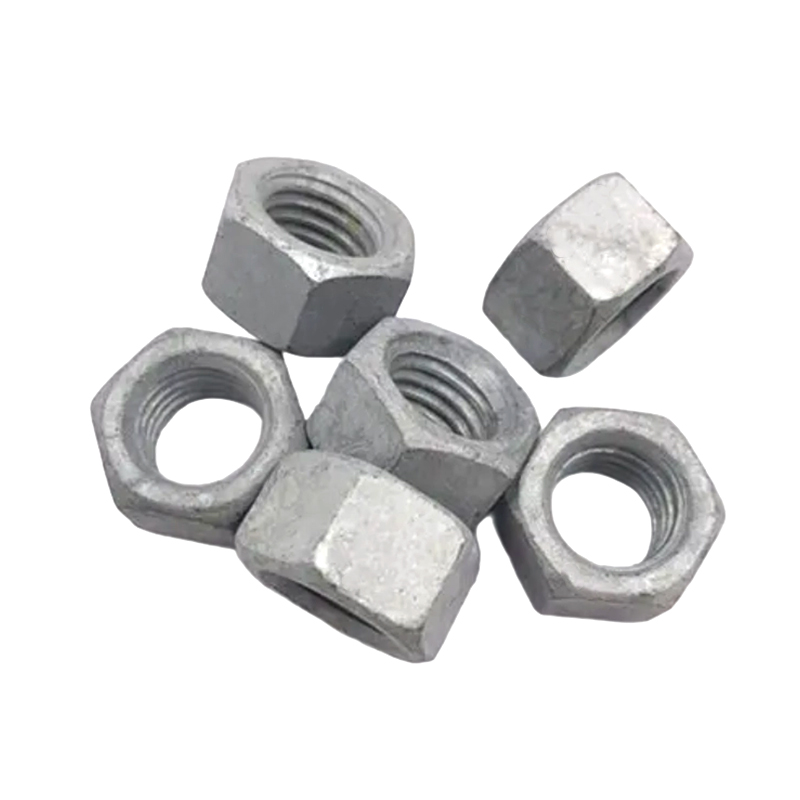

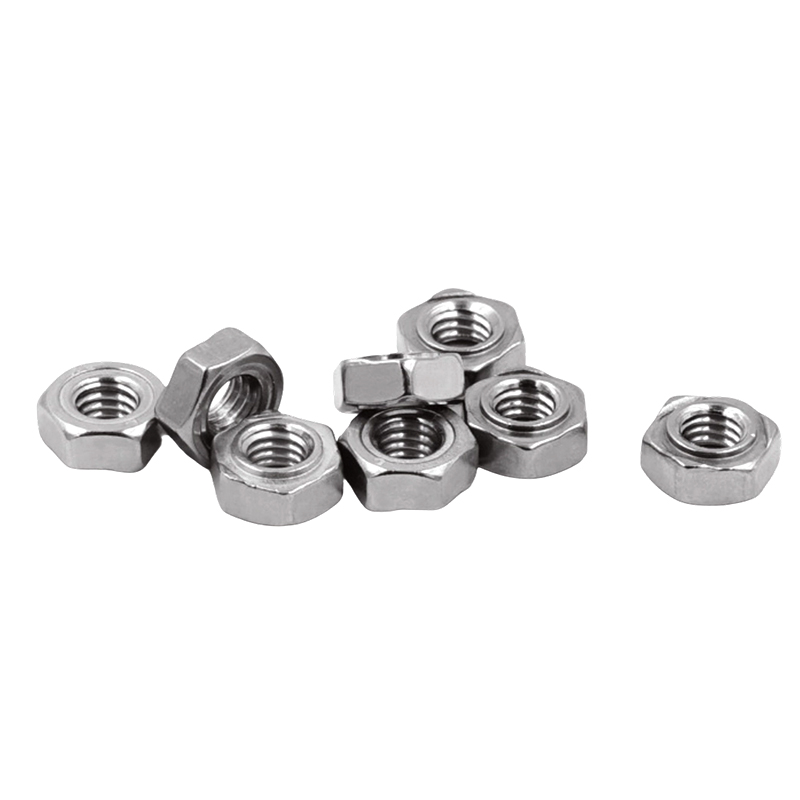

• Piulițe hexagonale (hexagonale standard și grele): Cel mai obișnuit tip, utilizat în aplicații generale industriale, de construcții și mecanice. Piulițele hexagonale grele au o suprafață mai largă a rulmentului și o cuplare mai mare a filetului, ceea ce le face preferate pentru conexiunile structurale cu sarcină mare. Sunt perechea standard pentru șaibe elastice în majoritatea specificațiilor de asamblare.

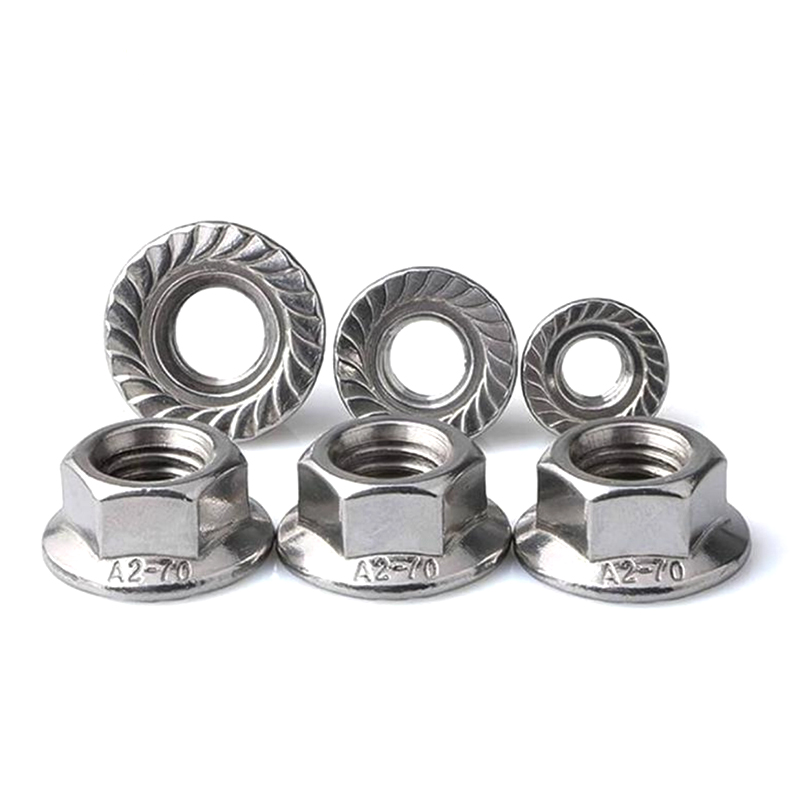

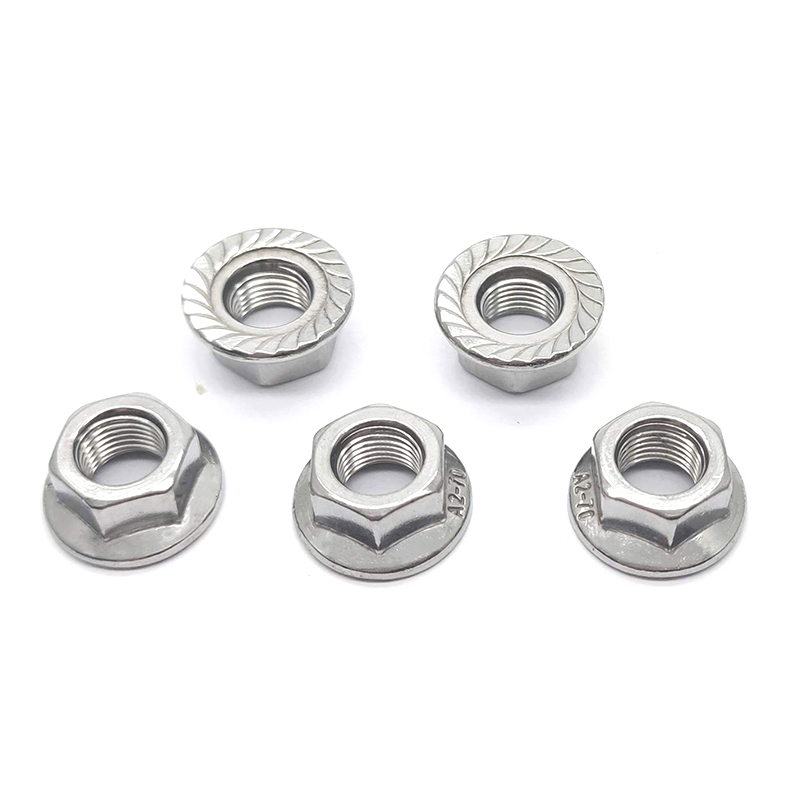

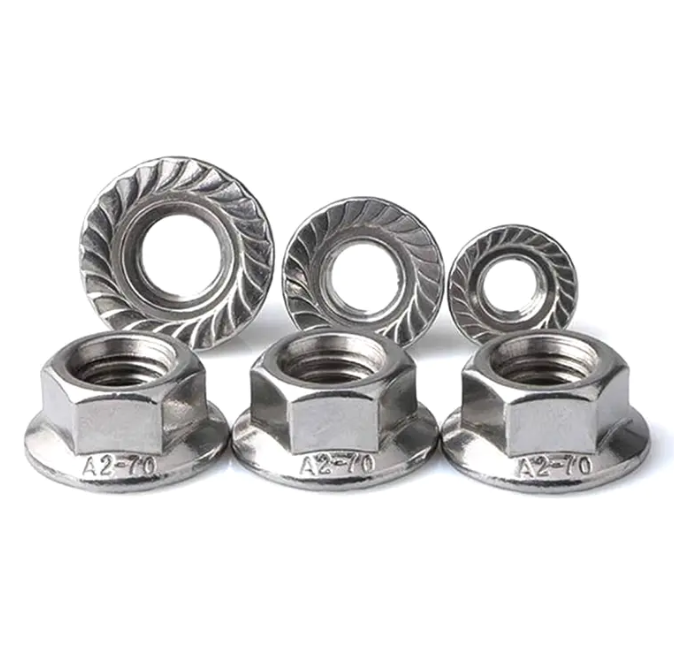

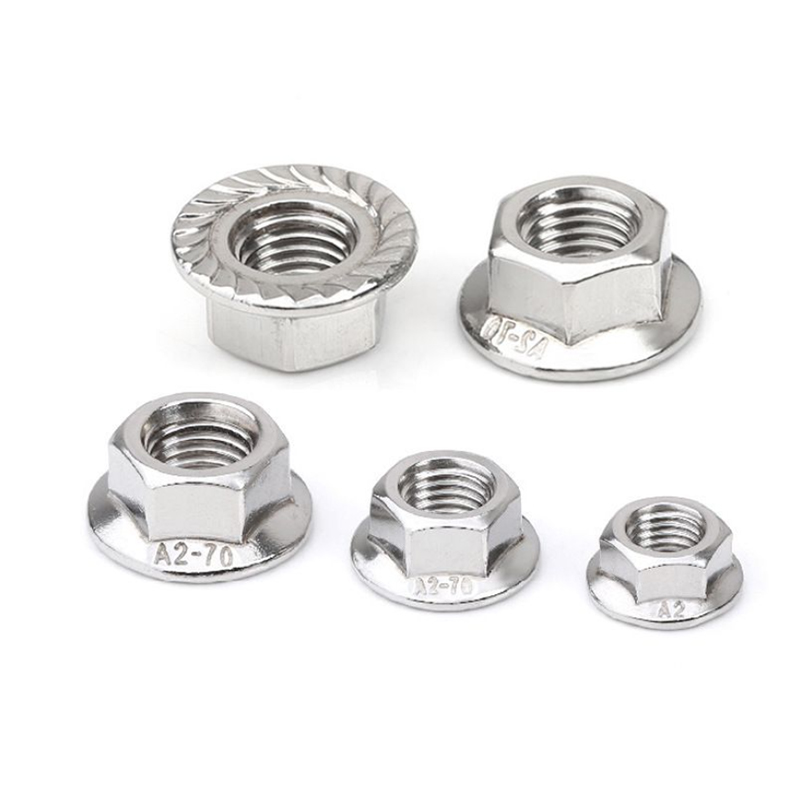

• Piulițe cu flanșă: Încorporează o suprafață largă de rulment integrată care distribuie sarcina de prindere pe o suprafață mai mare. Util acolo unde materialul de bază este moale sau unde poziționarea precisă a șaibei elastice este dificilă în timpul asamblarii.
• Piulițe de blocare din nailon: Conțin o inserție de nailon care se deformează față de filetele șuruburilor, creând blocare pe bază de frecare. Potrivit pentru sarcini de vibrații mai ușoare și ansambluri care nu sunt dezasamblate frecvent. Spre deosebire de șaibe elastice, mecanismul de blocare se degradează la utilizarea repetată.
• Nuci cu aripi: Proiectat pentru strângerea manuală în aplicații care necesită îndepărtare frecventă. Nu este utilizat în mod obișnuit cu șaibe elastice în scenarii cu vibrații mari, dar obișnuit în ansamblurile de întreținere cu sarcină redusă.

Pentru majoritatea aplicațiilor critice pentru vibrații - motoare, pompe, subcadre pentru vehicule, echipamente HVAC - piuliță hexagonală de gradul 8 sau gradul 10 Împreună cu o șaibă elastică standard sau grea, rămâne implicită în industrie. Piulițele de gradul 4 sunt rezervate pentru aplicații ușoare, cu vibrații reduse, unde costul este principalul motor.

Tipuri de șaibe cu arc și când să le folosiți fiecare

Șaibe cu arc nu sunt un singur produs. Cele trei tipuri principale au caracteristici mecanice distincte care le fac potrivite pentru diferite condiții de încărcare.

• Șaibe elastice standard (divizate): Cel mai utilizat tip. O despicare elicoidală a șaibei creează două capete ascuțite care mușcă piulița și suprafața lagărului, adăugând rezistență la frecare alături de preîncărcare elastică. Eficient în mașini generale, carcase electrice și aplicații pentru autovehicule non-motor. Disponibil în dimensiunile M3 până la M48 conform GB/T 94.1 și specificații echivalente DIN 127.
• Șaibe elastice pentru sarcini grele: Secțiune transversală mai groasă și rată a arcului mai mare decât șaibele standard. Folosit acolo unde preîncărcarea șuruburilor este mare și mediul de vibrații este sever - compresoare, mașini industriale grele și conexiuni structurale din oțel supuse sarcinilor dinamice. Ele mențin preîncărcarea în condiții în care o mașină de spălat standard s-ar aplatiza și își pierde eficacitatea.
• Șaibe elastice ondulate: Ondulări multiple sub formă de undă distribuite în jurul circumferinței spălării. Acestea oferă o distribuție mai lină și mai uniformă a sarcinii decât șaibele despicate și sunt preferate în instrumentele de precizie, electronice și ansamblurile mecanice ușoare, unde urmele de mușcătură lăsate de șaibe despicate sunt inacceptabile pe suprafața rulmentului.

Oțel carbon versus oțel inoxidabil: alegerea materialului potrivit

Alegerea materialului pentru piulițe și șaibe elastice este determinată de trei factori: cerințele de rezistență, expunerea la mediu și costul.

Oțel carbon este valoarea implicită pentru aplicațiile industriale și de construcții generale. Oferă rezistență ridicată la tracțiune la costuri reduse și este disponibil în întreaga gamă de grade (4, 8, 10). Limitarea sa este susceptibilitatea la coroziune - fără un tratament de suprafață, elementele de fixare din oțel carbon vor rugini în medii umede sau în aer liber. Pentru mașinile de interior, carcasele închise și mediile uscate, oțelul carbon cu finisaj galvanizat sau fosfatat este alegerea practică și economică.

Oțel inoxidabil 304 este gradul standard rezistent la coroziune, potrivit pentru echipamentele de prelucrare a alimentelor, aplicații arhitecturale, structuri de coastă și medii umede generale. Oferă o bună rezistență la coroziune în majoritatea condițiilor atmosferice și este nemagnetic, ceea ce contează în anumite aplicații electrice. Compensația este o duritate mai mică în comparație cu oțelul carbon tratat termic - șaibe elastice din oțel inoxidabil sunt în general evaluate pentru sarcini mai ușoare până la medii.

Oțel inoxidabil 316 adaugă molibden aliajului, îmbunătățind semnificativ rezistența la coroziune indusă de clorură (apă sărată, expunere chimică). Este specificat pentru hardware-ul marin, echipamentele offshore, fabricile de procesare chimică și infrastructura de coastă, unde 304 s-ar putea în cele din urmă să pipăi și să cedeze. Prima de cost peste 304 este de aproximativ 20–30%, justificată în întregime de mediu.

O greșeală comună este specificarea piulițelor din oțel inoxidabil cu șaibe elastice din oțel carbon sau invers, fără a lua în considerare compatibilitatea galvanică. În mediile umede, metalele diferite în contact vor accelera coroziunea materialului mai puțin nobil. Potriviți materialele pe întregul ansamblu de fixare.

Tratamente de suprafață: Potrivirea finisajului cu mediul înconjurător

Pentru elementele de fixare din oțel carbon, tratamentul suprafeței nu este opțional – acesta determină durata de viață. Cele mai comune trei tratamente se potrivesc fiecare cu un nivel de expunere diferit.

• Zincare galvanizată (galvanizată sau prin scufundare la cald): Tratamentul standard pentru utilizare în interior și exterior ușor. Zincul galvanizat oferă protecție moderată la costuri reduse și este potrivit pentru majoritatea aplicațiilor industriale și de construcții generale în medii neagresive. Galvanizarea la cald oferă o acoperire mai groasă, cu o durabilitate mai bună în exterior, dar poate afecta toleranța filetului la elementele de fixare mai mici.
• Acoperire Dacromet: Un strat de fulgi de zinc-aluminiu pe bază de apă aplicat la temperatură scăzută. Depășește rezistența zincului galvanizat la pulverizare cu sare cu un factor de cinci până la zece, făcându-l tratamentul specificat pentru componentele sub caroserie auto, feronerie de pod și elemente de fixare structurale exterioare. Dacromet nu prezintă, de asemenea, riscul de fragilizare prin hidrogen, care contează pentru șuruburile și piulițele de înaltă rezistență (gradul 10).
• Înnegrire (oxid negru): Un strat de conversie care oferă o protecție minimă împotriva coroziunii, dar reduce reflectivitatea și este de obicei utilizat în combinație cu ulei sau ceară. Frecvent în echipamente optice, mașini de precizie și aplicații în care aspectul și rezistența ușoară la rugină sunt ambele necesare. Nu este potrivit pentru medii exterioare sau umede fără un strat protector suplimentar.

Pentru aplicații în aer liber și medii cu umiditate ridicată, expunere chimică sau aer sărat, ierarhia de selecție este clară: oțel inoxidabil ca primă alegere, oțel carbon acoperit cu Dacromet ca alternativă rentabilă și galvanizare standard numai acolo unde expunerea este cu adevărat ușoară. Specificarea tratamentului greșit este una dintre cele mai frecvente cauze ale defectării premature a elementelor de fixare în instalațiile pe teren.

Scenarii de aplicație: unde această combinație funcționează cel mai bine

Perechea nuci-și-arcuri-șaibă acoperă o gamă largă de industrii, dar valoarea sa este cea mai pronunțată în trei categorii de aplicații.

Motoare și mașini rotative: Motoarele electrice, pompele și ventilatoarele generează vibrații susținute la frecvențe constante. Elementele de fixare care fixează suporturile motorului, cutiile terminale și carcasele rulmenților sunt supuse unei sarcini ciclice constante. Șaibe elastice standard cu piulițe hexagonale de gradul 8 sunt specificațiile de asamblare în majoritatea ghidurilor producătorilor de motoare tocmai pentru că această combinație are zeci de ani de performanță dovedită pe teren în aceste condiții.

Vehicule și echipamente de transport: Conexiunile șasiului, punctele de montare a suspensiei, suporturile de evacuare și fixarea panoului caroseriei funcționează toate în medii cu vibrații mari, cu cicluri de temperatură și șocuri induse de drum. Producătorii de autovehicule OEM și furnizorii de nivel 1 specifică în mod extensiv șaibe elastice în îmbinările cu șuruburi fără cuplu la curgere. Pentru managerii de achiziții care aprovizionează elemente de fixare pentru asamblarea vehiculelor sau aplicații aftermarket, asigurarea că șaibe elastice sunt potrivite dimensional cu calitatea piuliței și dimensiunea șuruburilor este la fel de importantă ca și selecția materialului.

Constructii industriale si otel structural: Conexiunile din oțel cu șuruburi din clădirile industriale, platformele și suporturile pentru echipamente beneficiază de șaibe elastice de mare rezistență atunci când structura este supusă vibrațiilor operaționale de la mașinile adiacente, sarcina vântului sau activității seismice. În aceste aplicații, șuruburi structurale de înaltă rezistență asociate cu piulițe și șaibe specificate corect formează ansamblul complet de conexiune la care proiectează inginerii structurali.

Surse și specificații: ce trebuie verificat înainte de a comanda

Piulițele și șaibe elastice sunt articole din catalog, dar articolele din catalog variază considerabil în calitatea reală. Când specificați pentru producție sau achiziție de întreținere, verificați următoarele înainte de a plasa comenzi de volum.

Mai întâi, confirmați certificatul de material. Piulițele din oțel carbon de gradul 8 și nucile din oțel inoxidabil 304 arată identic pe un raft; certificatul confirmă compoziția reală a materialului și proprietățile mecanice. Producătorii de renume furnizează rapoarte de testare a materialelor ca standard. În al doilea rând, verificați conformitatea dimensională cu standardul relevant - DIN 934 pentru piulițe hexagonale, DIN 127 pentru șaibe elastice despicate sau specificația ISO/ANSI echivalentă pentru aplicația dvs. În al treilea rând, pentru piesele tratate cu suprafață, solicitați rezultatele testului de pulverizare cu sare. Un dispozitiv de fixare acoperit cu Dacromet care pretinde 480 de ore de rezistență la pulverizarea cu sare ar trebui să aibă datele de testare pentru a dovedi acest lucru.

Pentru aplicații OEM care necesită dimensiuni personalizate, combinații de grade specifice sau tratamente de suprafață brevetate, lucrând cu un producător care oferă Servicii de personalizare a elementelor de fixare OEM și ODM asigură că specificațiile de asamblare pot fi îndeplinite fără compromisuri. Produsele standard de catalog acoperă majoritatea aplicațiilor; cazurile marginale sunt în care capacitatea personalizată devine factorul decisiv în selecția furnizorului.
